La gestion des eaux pluviales > Calcul du débit de fuite > Cas où le milieu récepteur est un cours d'eau

L’objectif est de minimiser les incidences, en termes quantitatifs, du projet sur le milieu récepteur, par une régulation du débit émis par la parcelle aménagée lors d’un événement pluvieux.

La méthode consiste à déterminer le débit spécifique du bassin versant (en l/s/ha), base de calcul au débit de fuite à imposer en sortie du projet. Pour cela il faut en premier lieu déterminer le point, sur le cours d’eau récepteur, au niveau duquel on va effectuer le calcul du débit spécifique.

Attention : Le choix de ce point est très important car il conditionne toute la suite des calculs.



I - Choix du point de calcul du débit spécifique

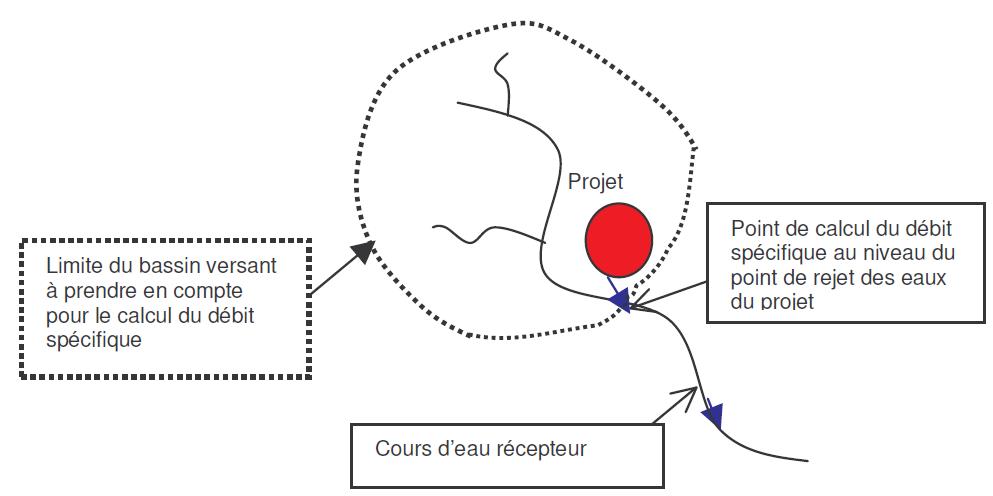

La règle générale retenue est de se positionner dans le premier cours d’eau qui reçoit les eaux pluviales du projet.



Malgré tout, il peut être nécessaire de déplacer ce point de calcul vers l’aval dans 2 cas particuliers :

• Lorsqu’il existe un affluent en aval immédiat du point de rejet et qu’il y a risque de cumul des débits de l’affluent et de la zone aménagée :

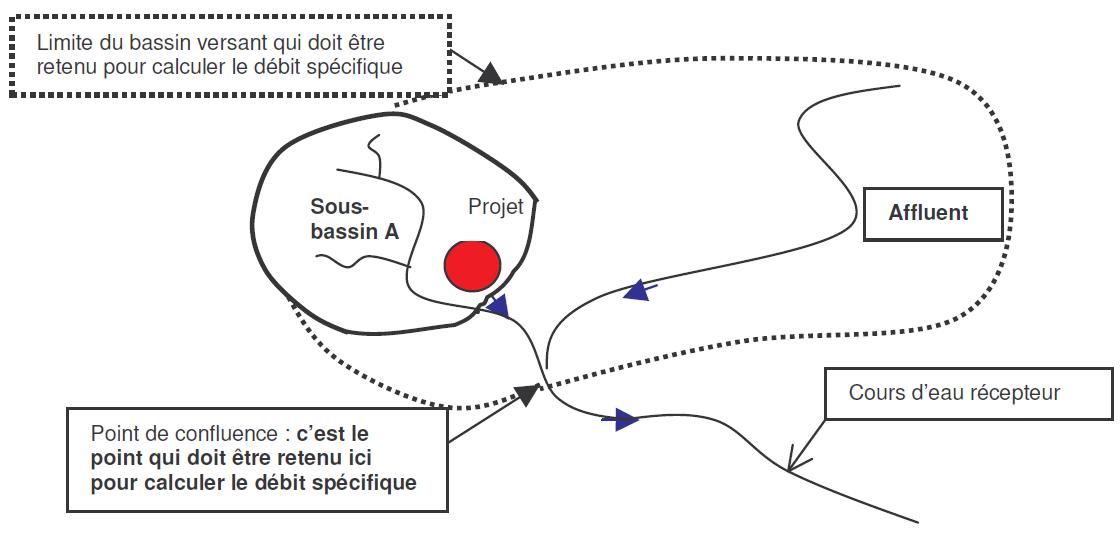

  Cas particulier : un affluent est situé directement en aval du rejet. Lorsqu’il y a risque de cumul des débits de la zone aménagée avec l’affluent aval alors le point de calcul du débit spécifique se trouve au niveau de la confluence avec l’affluent



• Lorsqu’il s’avère nécessaire d’avoir une vision globale sur le fonctionnement hydraulique d’un bassin versant (problèmes d’inondation dans une zone urbaine, ouvrage de franchissement limitant le débit, pression urbaine accentuée sur un bassin versant…).

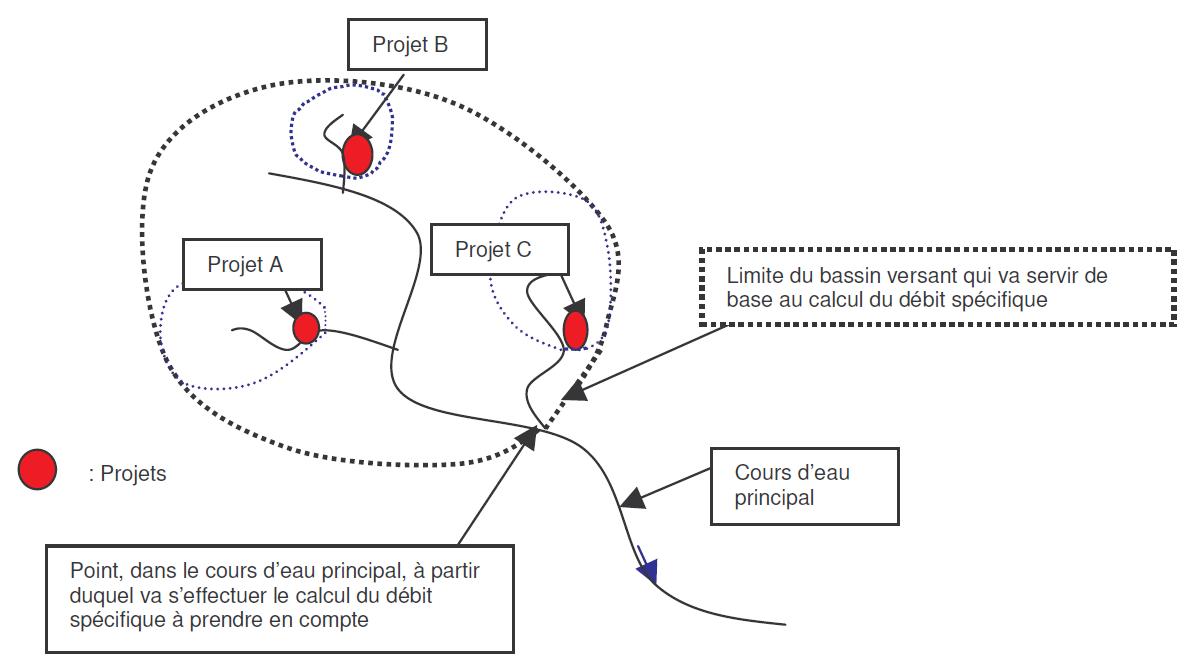

  Cas particulier : nécessité d’avoir une vision globale sur un petit bassin versant. Lorsqu’il y a risque de cumul des débits de la zone aménagée avec l’affluent aval alors le point de calcul du débit spécifique se trouve au niveau de la confluence avec l’affluent


  Le calcul du débit spécifique doit se faire sur le cours d’eau récepteur :
  • soit à l’endroit ou il y a confluence de tous les rejets des projets,
  • soit à un point particulier (amont d’une zone urbanisée soumise à des problèmes d’inondations, ouvrage limitant le débit….)

Dans tous les cas, il est fortement recommandé de prendre l'attache du service d epolice de l'eau afin de convenir du point de calcul choisi, ce choix étant déterminant pour la suite de l'étude.

II - Méthode de calcul du débit spécifique du milieu récepteur

On calcule la superficie S du bassin versant du cours d’eau récepteur au niveau du point choisi précédemment (par exemple par planimètrage sur carte IGN au 1/25 000).

1. 1^er cas : si S ≥ 100 km² : La limitation du débit émis par la parcelle imperméabilisée peut être recommandée dans certains cas en fonction des contraintes locales (enjeux aval…). => A éxaminer avec le service de police de l'eau.
   Dans le cas ou le service considère souhaitable de limiter le débit de fuite :
   • Si le cours d’eau est équipé de stations hydro, on pourra prendra comme référence le débit spécifique donné par la ou les stations les plus proches du point de calcul.
   • Sinon, on pourra prendre le débit spécifique d’un cours d’eau voisin qui a un bassin versant similaire et qui est équipé d’une station hydro.
   • A défaut, la valeur du débit spécifique recommandée est fixée à 3 l/s/ha (Il s’agit ici d’un débit en litre par seconde par hectare de projet (imperméabilisé ou non), il faut donc prendre en compte la superficie globale du projet)
2. 2^ème cas : si S ≤ 100 km² : Le débit de fuite de la zone aménagée sera limité.
   • Si le cours d’eau est équipé de station(s) hydro, proche(s) du point de calcul, on prendra comme référence le débit indiqué par ces stations.
   • Pour les petits bassins versant (≤ 10 km², pour lesquels le cours d’eau n’est pas équipé de station hydro), la valeur de débit spécifique de référence pourra être calculée localement en 2 étapes :
     1. Calcul du débit décennal du bassin versant (voir formules données ici),
     2. On obtient le débit spécifique (en l/s/ha) en divisant le débit décennal par la superficie du bassin versant
   • A défaut, la valeur du débit spécifique sera fixée à 3 l/s/ha (Il s’agit ici d’un débit en litre par seconde par hectare de projet (imperméabilisé ou non), il faut donc prendre en compte la superficie globale du projet)

Calcul du débit de fuite

Le débit de fuite (en l/s) est alors obtenu en multipliant le débit spécifique (l/s/ha) par la superficie globale du projet (en ha) (la superficie globale du projet est la zone dont les eaux de pluie seront collectées vers le système de rétention temporaire, que ces zones soient imperméabilisées ou non).
