Les exigences de pureté de l'air > Nature des équipements nécessaires pour l'isolation acoustique des façades

D’une manière générale, les principaux équipements nécessaires à une ventilation naturelle, stato-mécanique ou mécanique à simple flux sont les suivants :



• des entrées d’air calibrées, placées en partie haute des châssis des fenêtres dans le séjour et les chambres de chaque façade du logement : ces entrées d'air seront certifiées "NF entrées d'air autoréglables". Si la ventilation existante est du type par "pièces séparées", il y aura lieu de reboucher les orifices de ventilation basse dans les pièces de service,
• des portes intérieures détalonnées ou des grilles de transfert pour permettre le transit de l’air des pièces principales vers les pièces de service,
• des portes palières étanches avec joints pour éviter l’aspiration parasite de l’air dans les cages d’escaliers,
• des bouches d’extraction d’air autoréglables dans la cuisine, les salles de bains et WC. Il y aura lieu de vérifier si des appareils à combustion de chauffage ou de production d’eau chaude sanitaire existent en cuisine ou ailleurs, ce qui nécessitera des dispositions adaptées (dont bouches d’entrée d’air supplémentaires éventuelles, dispositifs de sécurité sur les appareils, etc… ),
• des conduits existants verticaux, individuels ou collectifs (suivant les bâtiments), de ventilation haute, en cuisine et WC : ils devront être préalablement ramonés, puis révisés pour assurer un tirage suffisant (voir l’état des conduits, vérifier leur section, leur débouché, etc..),
• des conduits existants verticaux de fumée en cuisine, séjour et couloir à réviser pour assurer un tirage suffisant,
• des souches en toiture collectant les différents conduits, révisées et coiffées par des aspirateurs statiques efficaces (ou avec moteur) pour favoriser l’extraction de l’air vicié par dépression tout en évitant les refoulements dus au vent.
  Attention : le débouché des conduits devra être à une hauteur réglementaire au-dessus du faîtage (40 cm à la date de publication de ce guide).
  Autre solution : ces souches, une fois leurs aspirateurs statiques existants déposés, dans le cas d’un toiture-terrasse, pourront être collectées par un réseau horizontal de gaines métalliques à un ou plusieurs caissons de V.M.C. posés sur des plots anti-vibratiles sous réserve que l'on ait préalablement vérifié , par mise en dépression, que le degré d'étanchéité des conduits existants est compatible avec les niveaux de pression rencontrés en VMC. Les moteurs doivent être raccordés à une armoire électrique de commande comportant un arrêt automatique de tous les ventilateurs en cas de panne de l’un d’eux.

Dans le cas d’une V.M.C. à double flux, les principaux équipements nécessaires sont les suivants :

• un caisson de soufflage d’air neuf en toiture,
• un réseau horizontal de gaines métalliques de soufflage aboutissant à des souches de conduits verticaux existants,
• ces conduits individuels ou collectifs de ventilation haute ou anciennement de fumées sont à réutiliser après révision, avec un flux inverse. La création de nouveaux conduits verticaux métalliques peut cependant s'avérer nécessaire,
• des antennes horizontales en plafond du logement permettant d’aboutir dans chaque pièce principale,
• des bouches de soufflage dans chaque pièce principale, avec organes de réglage et d’équilibrage,
• des portes intérieures détalonnées ou des grilles de transfert pour permettre le transit de l’air des pièces principales vers les pièces de service,
• des bouches et des gaines verticales d’extraction d’air identiques à celles de la V.M.C. à simple flux,

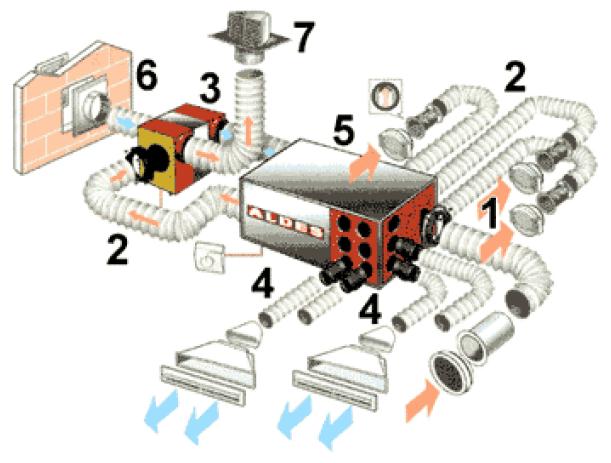

• un réseau horizontal de gaines métalliques en toiture aboutissant à un caisson d’extraction ; ce caisson pourra être réuni en un seul caisson englobant celui de soufflage (voir figure cidessous),
• ce caisson unique comportera de plus, pour le confort d’été, un échangeur et un système de production de froid permettant de refroidir l’air extrait au profit de l’air neuf entrant.

En cas de mise en oeuvre d'un système collectif d'insufflation mécanique (le réseau d'extraction existant étant maintenu) le réseau d'insufflation sera réalisé dans les mêmes conditions que le réseau d'amenée d'air neuf d'un système double flux. Il convient de noter qu'il existe des systèmes individuels d'insufflation (chacun traitant un appartement), la prise d'air neuf s'effectuant en façade.

N.B. : Ces listes sont données à titre d’exemple, elles ne sont pas exhaustives et sont à adapter aux nombreux cas rencontrés dans l’habitat existant.
