Différents modes de construction des écrans acoustiques

Différents modes de construction des écrans acoustiques peuvent être utilisés.

Le choix entre ces différents modes dépend :

• du dimensionnement acoustique ;
• du dimensionnement mécanique ;
• de l’environnement esthétique ;
• des interfaces avec les éléments supports (sol, murs, ouvrages d’art, etc.) ;
• des conditions d’accès au chantier.



Panneaux d’écrans entre poteaux métalliques

Ce type d’écran est composé de panneaux en béton qui viennent se fixer entre des poteaux métalliques (de type H ou I). Les poteaux sont fixés à des plots de fondations. Ces écrans peuvent être réfléchissants, absorbants une face ou absorbants deux faces.

Panneaux d’écrans entre poteaux en béton

Les panneaux sont dans ce cas maintenus par des poteaux en béton ancrés dans des massifs de fondation. Cette solution élargit les possibilités architecturales du concepteur grâce aux traitements de surface qui peuvent être appliqués aux parements des poteaux.

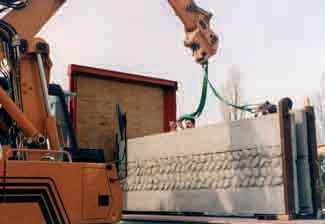

Panneaux d’écrans sur semelles superficielles filantes

Il est possible dans certains cas de supprimer les poteaux. Les efforts sont dans ce cas transmis directement à la semelle par la structure porteuse du panneau préfabriqué. Cette solution convient idéalement lorsque l’écran assure également une fonction de mur de soutènement.

Revêtements acoustiques sur écrans ou murs de soutènement existants

L’amélioration des performances acoustiques d’un ouvrage existant est possible en habillant le mur en place avec un revêtement constitué d’éléments en béton réfléchissant. Cette solution, souvent composée d’éléments de petites dimensions (dallettes) permet de rendre absorbants les écrans réfléchissants et les murs de soutènement préexistants.

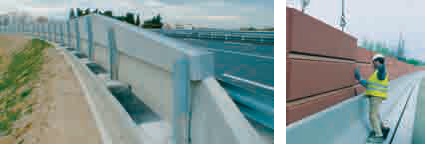

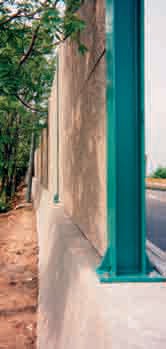

Écrans sur dispositifs de sécurité en béton

Ces ouvrages associent les écrans acoustiques aux dispositifs en béton assurant la sécurité et jouent la double fonction de sécurité et d’acoustique.

Ces écrans sont constitués d’une assise en béton de type GBA (glissière en béton) de hauteur et largeur variables. Les poteaux sont fixés à la glissière avant de recevoir les panneaux réfléchissants ou absorbants. Les écrans ainsi constitués, sont généralement inclinés vers l’arrière.

Cette solution est particulièrement adaptée lorsque l’emprise au sol est réduite. L’obstacle, implanté au plus près de la voie de circulation, s’avère très efficace même avec une hauteur limitée.

La mise en oeuvre est très rapide et peut être effectuée en deux étapes (réalisation de la glissière puis mise en place de l’écran). L’optimisation des dimensions de la glissière béton et de l’écran permet de s’adapter à de nombreuses configurations.

Revêtements acoustiques de sorties de tunnels ou de tranchées couvertes

Afin d’atténuer l’énergie acoustique rayonnée à la sortie d’un tunnel ou d’une tranchée couverte, il est possible d’équiper les parois des ouvrages de panneaux absorbants autoporteurs ou habillés de dallettes en béton absorbant.

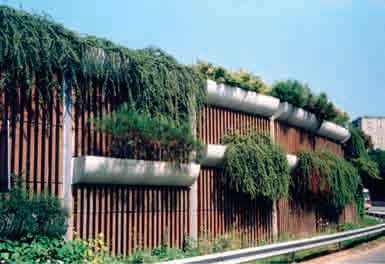

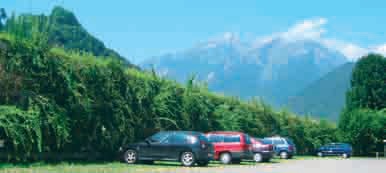

Talus raidis et végétalisation

Les écrans acoustiques peuvent être aussi constitués de caissons en béton superposés, empilables, remplis de terre et pouvant donc être végétalisés.



On distingue deux types de structures.

• Les éléments empilables associés à un remblai. Ces éléments ont une forme appropriée pour s’ancrer dans un massif en terre. Cette solution présente l’avantage de s’adapter aux accidents du terrain et à la sinuosité du tracé routier. La masse de terre située à l’arrière des éléments empilables constitue une réserve d’humidité favorable à la végétalisation de l’écran ;
• Les éléments empilables associés à un remblai. Ces éléments ont une forme appropriée pour s’ancrer dans un massif en terre. Cette solution présente l’avantage de s’adapter aux accidents du terrain et à la sinuosité du tracé routier. La masse de terre située à l’arrière des éléments empilables constitue une réserve d’humidité favorable à la végétalisation de l’écran ;

Ces solutions ont un bon comportement en absorption. La végétalisation permet d’apporter une note naturelle à la structure.

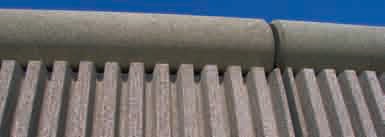

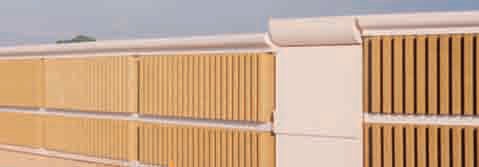

Couronnements

Les couronnements sont des éléments en béton destinés à équiper la partie haute de l’écran acoustique. Au sens de la norme de mesure européenne CEN TS 1793-4, qui permet désormais d’évaluer leur performance acoustique, les couronnements d’écran sont "des produits ajoutés sur le sommet des écrans ayant pour objet de contribuer à l’atténuation acoustique en agissant principalement sur le champ acoustique diffracté.

Alors que les premières réalisations de couronnement relevaient d’un choix technique (protection mécanique de l’arête de l’écran) et surtout esthétique, la prise en compte des phénomènes de diffraction par les concepteurs et les industriels, permet aujourd’hui de proposer au marché des produits à la fois esthétiques, et contribuant à la performance acoustique des écrans.

Lorsqu’ils sont composés de béton absorbant, ils permettent d’améliorer l’efficacité acoustique de l’ouvrage en corrigeant favorablement la diffraction. Ils contribuent aussi à une meilleure insertion esthétique de l’ouvrage.

Certains couronnements permettent un gain de plusieurs dB(A) à proximité de la face arrière de l’écran.

Les couronnements permettent, à hauteur égale, d’améliorer les performances acoustiques de l’écran.



Les couronnements sont utilisés :

• soit en travaux neufs ;
• soit en réhabilitation, dans le cadre des rattrapages de points noirs. Leur ajout permet d’améliorer les performances acoustiques des écrans, qui par l’augmentation du trafic ou le changement de réglementation, n’étaient plus conformes à leur destination.

Les performances acoustiques des couronnements dépendent à la fois de leur géométrie et de la porosité des matériaux utilisés (béton de bois, de pouzzolane, etc.).

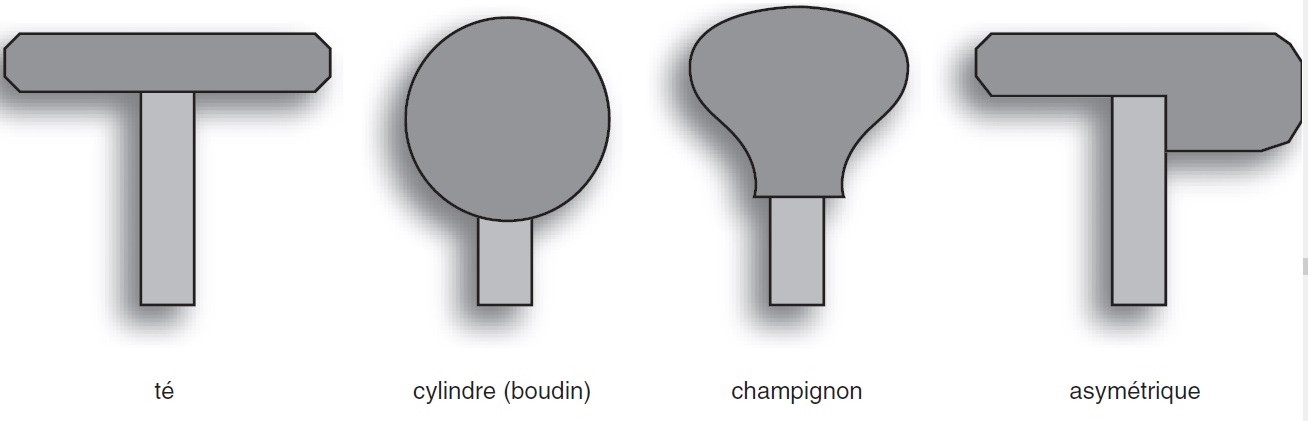

Les multiples formes possibles des couronnements (cylindriques, rectangulaires, etc.) apportent une touche esthétique particulière en rompant avec une certaine monotonie des écrans droits et plans et permettent de composer avec la lumière pour créer des ombres portées.
