Acoustique et thermique > Isolation thermique répartie (IR)

L’isolation thermique répartie constitue un parti constructif qui tend à se développer. Cette isolation thermique peut par exemple être obtenue avec des bétons cellulaires autoclavés (BCA). Ce sont ces derniers que l’on a considérés dans ce qui suit.

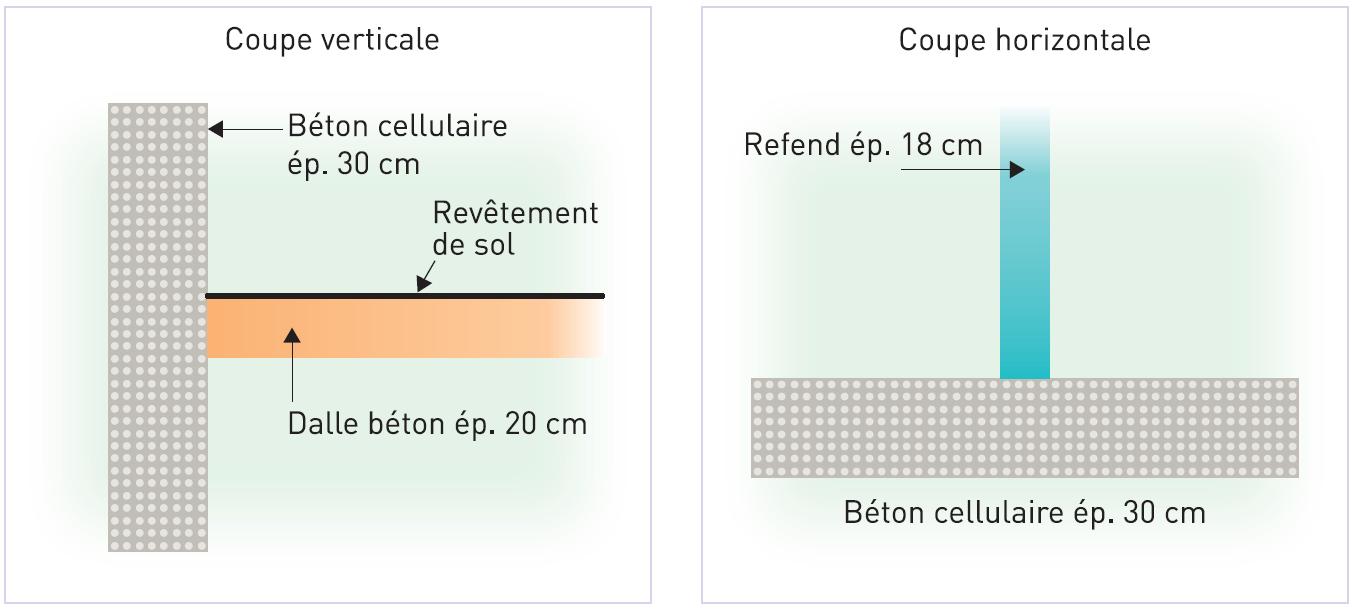

K - Dalle BA 20 cm, BCA 30 cm en façade, refend en BA 18 cm

Résultats
DnT,A		L'nT,w
Horizontal 53 dB	Vertical 53 dB	Horizontal 65 dB	Vertical 74 dB

Pour éviter les ponts thermiques, et ainsi répondre aux exigences de la RT 2005, il est possible de faire appel à une isolation répartie. Cette disposition permet de rester dans des solutions classiques en structure. La dalle et les refends confèrent au bâtiment une inertie thermique appréciable. Le revêtement de sol, nécessaire pour l’isolement aux bruits d’impacts, limite cependant la mobilisation de l’inertie thermique de la partie supérieure de la dalle.

Sur le plan acoustique :

• L’isolement aux bruits aériens est conforme aux exigences réglementaires tant à l’horizontal qu’en vertical.
• L’isolement aux bruits d’impacts ne peut être obtenu qu’avec un revêtement de sol d’indice ΔL_w > 16 dB.

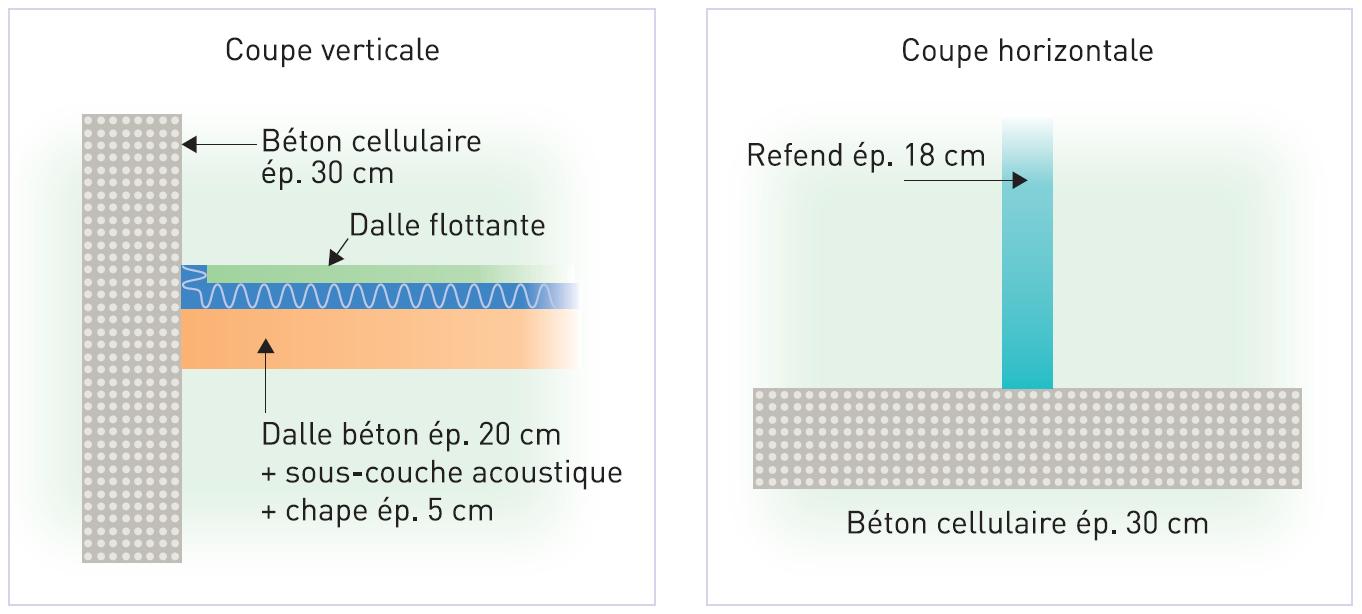

L - Dalle BA 20 cm + dalle flottante, BCA 30 cm en façade, refend en BA 18 cm

Résultats
DnT,A		L'nT,w
Horizontal 53 dB	Vertical 55 dB	Horizontal 40 dB	Vertical 49 dB

En variante du cas (K), l’usage d’une dalle flottante présente de nombreux avantages tant sur le plan thermique qu’acoustique.

Sur le plan thermique :

• En cas d’utilisation d’un revêtement de sol de type carrelage, mobilisation de l’inertie thermique de la partie supérieure de la dalle.
• Limitation des échanges thermiques d’un étage à l’autre.
• Limitation du pont thermique de la dalle.
• Possibilité de chauffage ou de rafraîchissement par le sol.

Sur le plan acoustique :

• L’isolement aux bruits aériens est meilleur que les exigences réglementaires tant à l’horizontal qu’en vertical, et autorise par exemple des superpositions de pièces principales de locaux d’habitation et de garage.
• Les excellents résultats d’isolement aux bruits d’impacts sont obtenus indépendamment du revêtement de sol, ce qui confère une liberté appréciable à l’occupant.

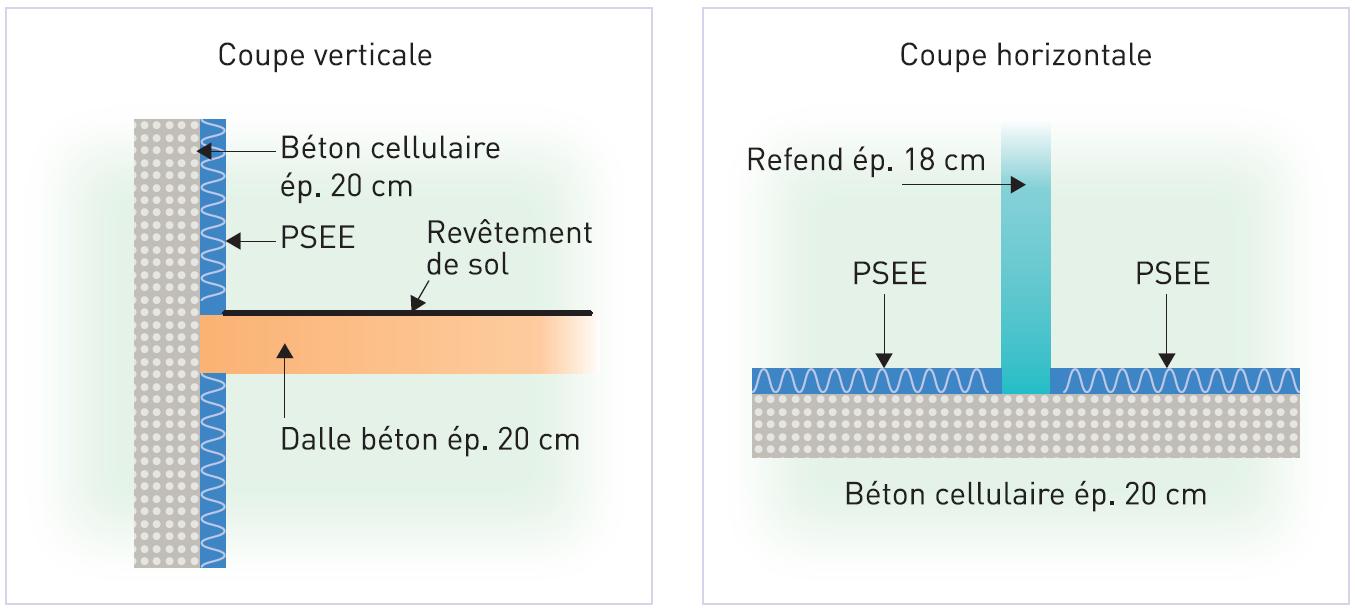

M - Dalle BA 20 cm, voile BCA 20 cm en façade, isolation thermo-acoustique intérieure (PSEE), refend en BA 18 cm

Résultats
DnT,A		L'nT,w
Horizontal 54 dB	Vertical 54 dB	Horizontal 64 dB	Vertical 73 dB

Cette disposition s’appuie, sur le plan dimensionnel et structurel, sur un système thermoacoustique « bloc de 20 cm + isolation par l’intérieur ». L’originalité vient du remplacement du bloc béton traditionnel par des blocs en béton cellulaire. On obtient ainsi une solution très performante en isolation thermique et acoustique.

Sur le plan acoustique :

• L’isolement aux bruits aériens est légèrement meilleur que les exigences réglementaires tant à l’horizontal qu’en vertical, et autorise par exemple des dimensions de pièces légèrement inférieures à celles modélisées.
• Pour cette configuration (BCA 20 cm) la conformité aux exigences réglementaires est obtenue par la présence d’un isolant thermo-acoustique.
• L’isolement aux bruits d’impacts ne peut être obtenu qu’avec un revêtement de sol d’indice ΔL_w > 15 dB.

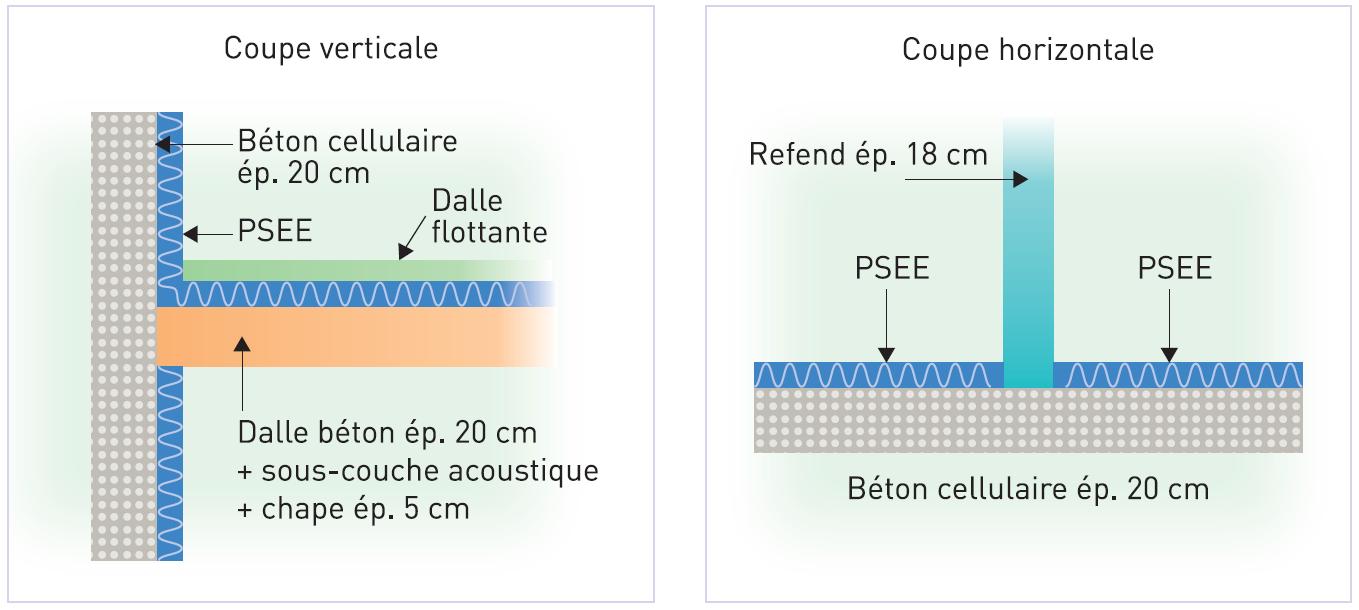

N - Dalle BA 20 cm + dalle flottante sur-sous couche acoustique, voile BCA 20 cm en façade, isolation thermo-acoustique intérieure (PSEE), refend en BA 18 cm

Résultats
DnT,A		L'nT,w
Horizontal 54 dB	Vertical 56 dB	Horizontal 40 dB	Vertical 49 dB

En variante du cas (M), l’usage d’une dalle flottante présente de nombreux avantages tant sur le plan thermique qu’acoustique.

Sur le plan thermique :

• En cas d’utilisation d’un revêtement de sol de type carrelage, mobilisation de l’inertie thermique de la partie supérieure de la dalle.
• Limitation des échanges thermiques d’un étage à l’autre.
• Limitation du pont thermique de la dalle.
• Possibilité d’un chauffage (rafraîchissement) par le sol.

Sur le plan acoustique :

• L’isolement aux bruits aériens est meilleur que les exigences réglementaires surtout en vertical et autorise par exemple des superpositions de pièces principales de locaux d’habitation et de garage.
• Les excellents résultats d’isolement aux bruits d’impacts sont obtenus indépendamment du revêtement de sol, ce qui confère une liberté appréciable à l’occupant.
