Le verre représente la plus grande surface de transmission du bruit pour les baies (si on double la surface de la fenêtre, les pertes d’isolement sont d’environ 3dB sur la paroi), mais si la qualité du vitrage est un critère essentiel, la qualité de la menuiserie doit être au niveau de celle du vitrage (c’est le point le plus faible qui détermine le niveau général de l’isolation acoustique, pour les petits châssis la qualité de la menuiserie et des joints est plus importante que celle du vitrage).



Comportement des produits verriers

Type de vitrage		Qualité de l'indice d'affaiblissement acoustique
	Double vitrage symétrique 5-10-5 Masse 25kg/m²	Très Moyenne
	Glace claire 10 mm Masse 25kg/m²	Moyenne
	Double vitrage asymétrique 6-10-4 Masse 25kg/m²	Bonne
	Feuilleté acoustique 11 mm Masse 25kg/m²	Très Bonne

Vitrage simple

Les performances augmentent avec l’épaisseur du verre. Elles présentent cependant une faiblesse autour de la fréquence critique du vitrage (celle-ci se trouve plutôt dans les hautes fréquences et baisse quand l’épaisseur augmente).

Le PPMA (polymétacrylate) ou le PC (polycarbonate), par contre, ne sont pas très performants.

Vitrage feuilleté

Le verre feuilleté PVB (polyvinyl-bytural) présente de bonnes performances acoustiques contre les hautes fréquences, mais n’apporte pas d’amélioration en basses fréquences (trafic routier lent). Préférez un double vitrage avec PVB amélioré.

Vitrage feuilleté acoustique

Les effets sont particulièrement perceptibles pour Rw + c moins pour Rw + Ctr.

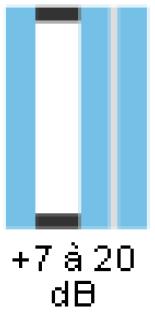

Les verres feuilletés à intercalaire en résine coulée.

Il s'agit d'une couche de résine de 1,0 à 2,0 mm polymérisée entre deux feuilles de verre.

L'épaisseur de la résine influence directement le niveau d'isolation acoustique.

Ce ne sont pas des vitrages dits « de sécurité », mais ils peuvent être utilisés en toiture.

Nota
Une paroi étant un solide flexible, elle possède donc une fréquence propre de vibration.

Si un son est émis à cette fréquence, il se produit alors un phénomène de résonance. Les vibrations de la paroi sont amplifiées et celle-ci perd donc sa « résistance » à la transmission du son. La fréquence du son émis qui correspond à la fréquence de résonance de la paroi est appelée fréquence critique.

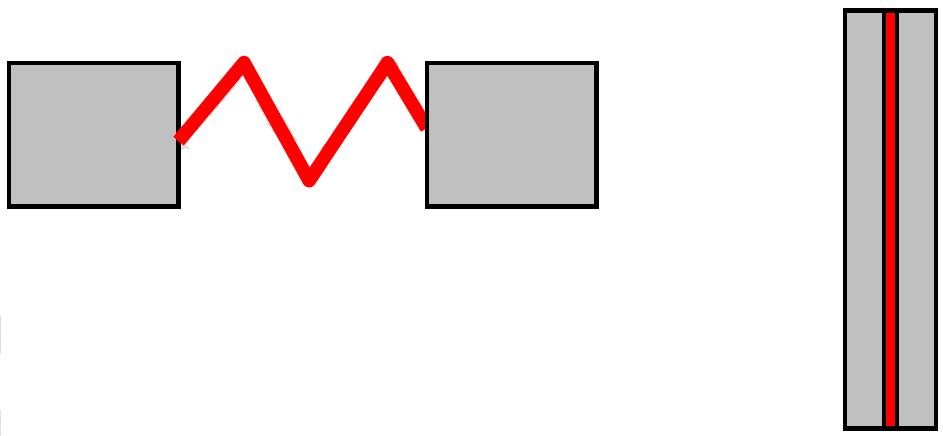

Pour les vitrages feuilletés acoustique, l’intercalaire agit comme un amortisseur, L’isolation acoustique est améliorée par le fonctionnement Masse–Ressort-Masse du système.

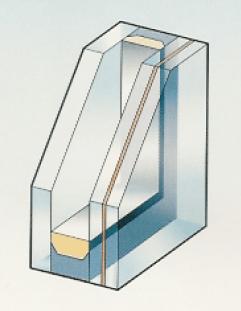

Double vitrage

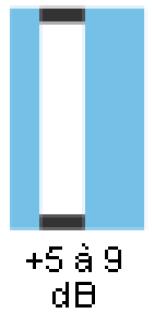

On évite le phénomène de mise en résonance en utilisant un vitrage asymétrique. Les performances sont d’autant meilleures que les verres sont épais et que la lame d’air est large. Exemples : 8-12-5 ou 10-12-8. Elles sont améliorées si l’un des verres est un verre feuilleté (ou les deux).

Tableau et courbes comparatifs

Type de vitrages		Rw+C (dB)	Rw+Ctr(dB)
Double vitrage standard avec lame d’air	4/12/4	28	25
Simple vitrage	4	27	26
Simple vitrage	6	29	28
Double vitrage dissymétrique avec lame d’air	6/15/4	33	31
Double vitrage dissymétrique avec lame d’air	4/10/10	37	33
Simple vitrage feuilleté (2 PVB)	44.2	34	32
Double vitrage feuilleté avec PVB ordinaire	6/12/44.2	36	33
Double vitrage feuilleté avec PVBa amélioré	6/12/44.2	38	35
Double vitrage feuilleté avec PVBa amélioré	12/20/44.2	43	40
Double vitrage feuilleté à résine coulée (44.1,5RC/20argon/55.1,5RC)		47	42

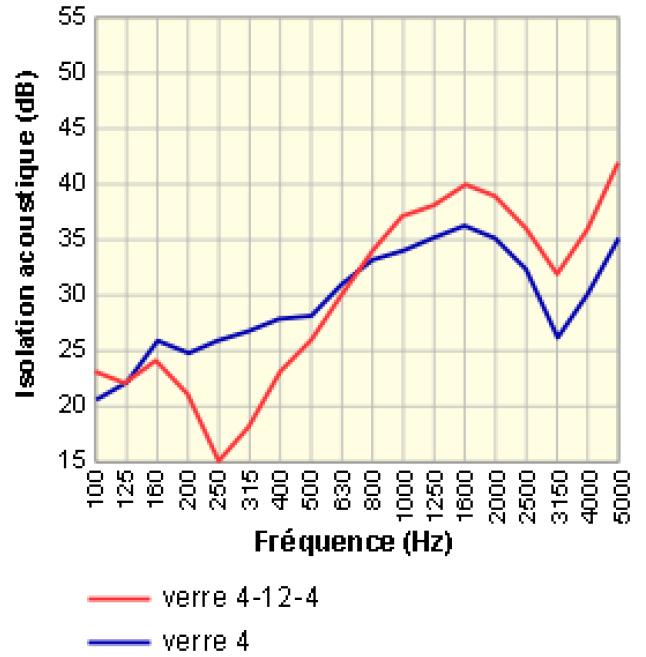

Le vitrage simple de 4mm présente une bonne isolation acoustique, en particulier en médium et grave avec un défaut ponctuel (résonance) vers 3150 Hz. Le verre de 8 mm suit le même comportement (le pic de résonance s’est déplacé vers 1600 Hz).

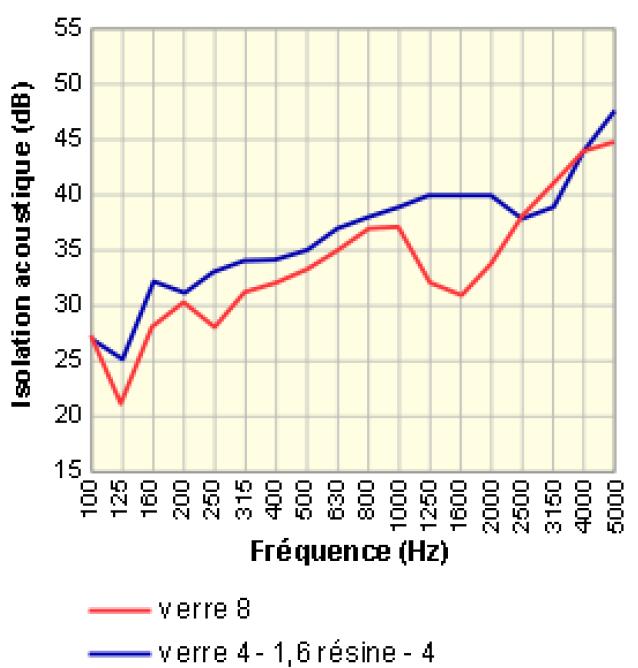

Le vitrage 4-12-4 symétrique présente deux défauts d’isolement (2 pics de résonance à 3150 et 250 Hz). Le vitrage feuilleté à résine acoustique supprime le défaut de résonance (amortissement du son par la résine).

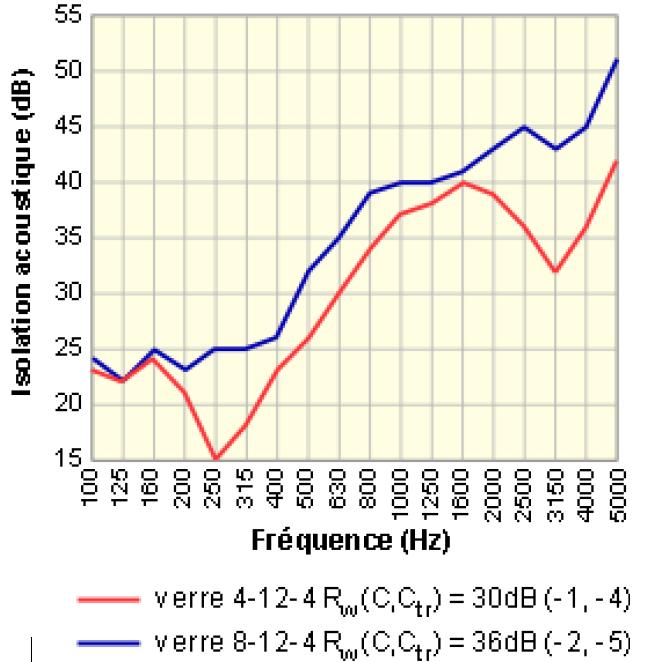

La comparaison entre le montage 4-12-4 symétrique et 8-12-4 asymétrique est nette. Les pics de résonance sont lissés, la masse de la glace extérieure augmente l’isolation de l’ensemble.

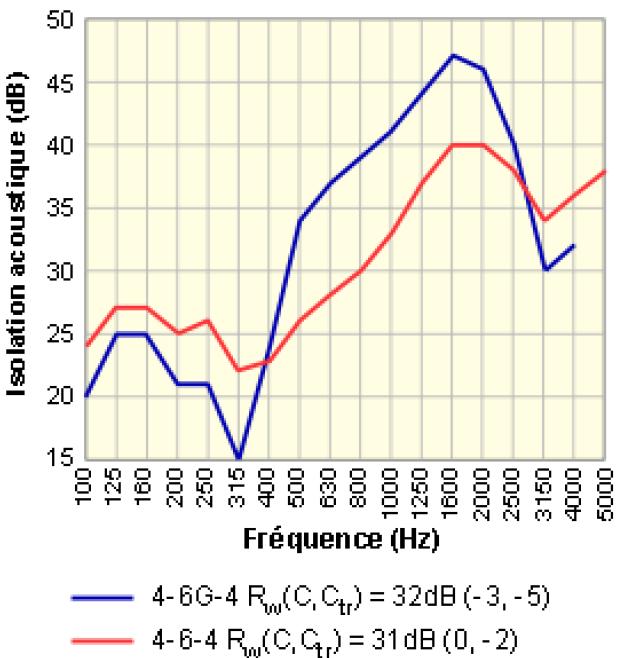

L’influence de la lame d’hexafluorure de soufre par rapport à la lame d’air est significative dans les médiums et aigus, elle est préjudiciable pour les graves (trafic routier). Les doubles vitrages avec SF6 sont donc à déconseiller et sont, de toute façon, appelés à disparaître.
