Défauts et diagnostic > Installations électriques
| Constats | Causes possibles | Actions correctives | Actions préventives | |
|---|---|---|---|---|
| Electrisation | Défaut d'isolement des installations ou des appareils,suite à un accident mécanique, à l'humidité, à l'empoussièrement ou au vieillissement des appareils | Prendre immédiatement toutes les mesures nécessaires pour éviter tout contact fortuit Mettre hors circuit l'installation concernée en enlevant les fusibles, en déclenchant les disjoncteurs de canalisation Supprimer toutes les installations et appareils défectueux et procéder aux délai |
Veiller au bon état des installations et des appareils, par un entretien régulier et en faisant réparer sans délais tout dommage constaté Abonnements d'entretien éventuels pour certaines installations et appareils Supprimer toutes les installations non conformes et présentant des dangers pour les personnes et les choses Contrôles périodiques obligatoires du distributeur en application de l'art. 34 de l'OIBT (ordonnance sur les installations électriques à basse tension du 6 septembre 1989) |

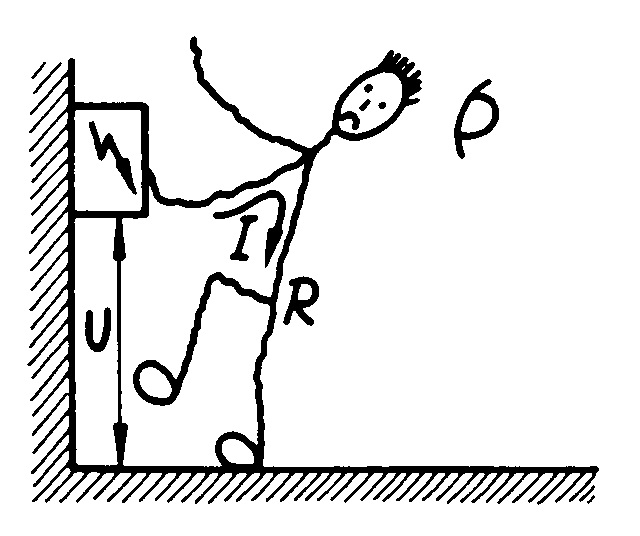

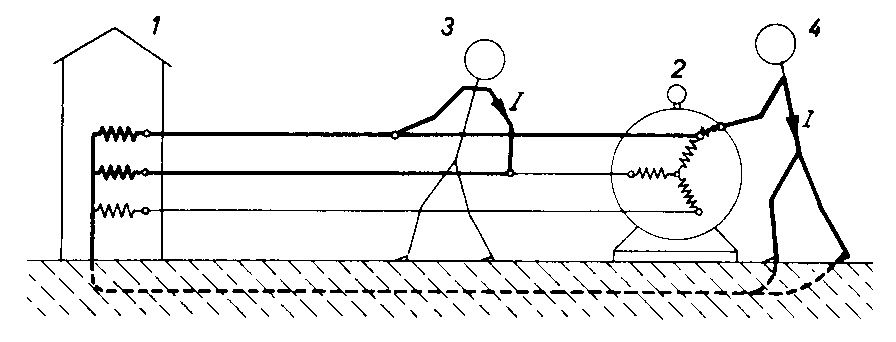

 Le danger est constitué par l’intensité du courant qui traverse le corps humain quand celui-ci est soumis à une tension électrique. Ce courant est appellé courant de contact. 1. Station de transformation 2. Récepteur électrique, p. ex. un moteur 3. Electrisation en touchant deux conducteurs polaires (court-circuit) 4. Electrisation quand le courant de contact traverse le corps et la terre pour retourner à la station de transformation (mise à terre accidentelle)  Le courant de contact I dépend, naturellement, de la tension U et de la résistance R du corps humain. La résistance est, quant à elle, influencée par beaucoup de facteurs: point de contact, mains et pieds secs ou mouillés, corps humide (sueur), etc. |
| Risques d'incendie ou d'explosion | Défaut d'isolement des installations ou des appareils Mauvaise étanchéité aux poussières ou aux gaz |
Supprimer toutes les installations ou appareils non conformes ou défectueux | Faire supprimer toutes les installations ou appareils douteux Contrôles périodiques obligatoires du distributeur selon OIBT |
|
| Eclairage |  Remplacement du starter d’un tube fluorescent  Minuterie de l’éclairage de cage d’escalier  Eclairage de secours : vérifier le branchement de la prise |
|||
| Cage d'escalier, voies de circulation et d'accès : panne locale | Source lumineuse défectueuse | Remplacement : – ampoules – tubes – starters – selfs |
Echange périodique | |
| Cage d'escalier, voies de circulation et d'accès : panne générale | Fusible fondu ou disjoncteur de canalisation déclenché Minuterie défectueuse Horloge mal réglée ou défectueuse Sonde crépusculaire ou de présence mal réglée ou défectueuse Court-circuit permanent Rupture du circuit dans les lignes ou appareils de commande |
Remplacement Réarmement Contrôle ou remplacement Réglage éventuel ou remplacement Dépannage Remplacement de poussoir défectueux, de minuterie, horloge, etc. |
Contrôle des poussoirs éventuellement Contrôle | |
| Eclairage de secours ne fonctionne plus | Accumulateur déchargé par manque d'alimentation du secteur Fusible fondu ou disjoncteur de canalisation déclenché d'éclairage de secours : contacteur, transfo, redresseur, accumulateur |
Essai après avoir déclenché le réseau normal Réarmement Dépannage |
Contrôles périodiques par abonnement | |
| Eclairage de secours autonome en panne (éclairage ponctuel) | Manque l'alimentation pour la recharge de l'accumulateur Luminaire défectueux |
Dépannage Remplacement | Contrôles périodiques par abonnement | |
| Prises pour entretien et service immeuble ne fonctionnent pas | Fusible fondu ou disjoncteur de canalisation déclenché Court-circuit permanent |
Remplacement Réarmement Dépannage Remplacement éventuel de l'appareillage |
||
| Force – production de chaleur |  Disjoncteurs de canalisation  Disjoncteur thermique  Disjoncteur de protection FI |
|||
| Chauffe-eau électrique en panne | Fusible fondu Mauvais fonctionnement du thermostat Rupture du corps de chauffe Télécommande en panne |
Remplacement Dépannage | Détartrage | |
| Chauffage électrique en panne | Fusible fondu ou disjoncteur de canalisation déclenché Mauvais fonctionnement des thermostats Rupture du corps de chauffe |
Remplacement Réarmement |
||
| Chauffage à mazout en panne | Fusible alimentation fondu ou disjoncteur de canalisation déclenché | Remplacement Réarmement |
||
| Pompe de circulation chauffage en panne | Disjoncteur thermique déclenché Moteur grillé |
Réarmement Remplacement |
Contrôle | |
| Régulation chauffage inefficace | Sondes extérieures et de départs défectueux Centrale de régulation en panne ou déréglée |
Contrôle puis dépannage Contrôle puis dépannage |
Contrôle | |
| Pompe de circulation eau chaude en panne | Fusible fondu ou disjoncteur thermique déclenché Moteur grillé |
Remplacement Réarmement |
||
| Rubans chauffants pour circulation eau chaude inefficace | Fusible fondu ou disjoncteur de canalisation déclenché Disjoncteur de protection à courant de défaut déclenché ou défectueux Ruban chauffant défectueux | Remplacement Réarmement | Contrôle | |
| Brûleur à gaz en panne | Fusible fondu ou disjoncteur de canalisation déclenché Thermostats, vannes, sonde défectueux |
Remplacement Réarmement Localisation du défaut et remplacements éventuels |
Contrôle | |
| Câbles chauffants de toiture, de chéneaux et de rampes d'accès en panne | Fusible fondu ou disjoncteur de canalisation déclenché Disjoncteur de protection FI déclenché ou défectueux Mauvais fonctionnement des thermostats et des sondes Rupture des corps de chauffe |
Remplacement Réarmement Diagnostic et remplacement éventuels |
Contrôle | |
| Force-motrice |  Disjoncteurs thermiques de moteurs |
|||
| Ascenseurs en panne | Fusible fondu Autres causes |
Remplacement Intervention du spécialiste |
Contrôles obligatoires périodiques – abonnement d'entretien | |
| Ventilation en panne Ventilation inefficace |
Fusible alimentation fondu ou disjoncteur thermique du moteur déclenché Moteur grillé Organe de commandes clapets, thermostats, vannes, courroies ventilateurs, régulation |
Remplacement Réarmement Remplacement Rebobinage Localisation du défaut et remplacements éventuels |
Contrôles périodiques, nettoyages par abonnements | |
| Climatisation en panne Climatisation inefficace |
Fusible alimentation fondu ou disjoncteur thermique du moteur déclenché Moteur grillé Organes de commandes en panne: clapets, thermostats, pressostats |
Remplacement Réarmement Remplacement Rebobinage Localisation du défaut et remplacements éventuels |
Contrôles périodiques par abonnements | |
| Pompe de relevage en panne | Fusible fondu ou disjoncteur thermique du moteur déclenché Organes de commandes défectueux : contacts de commandes des niveaux |
Remplacement Réarmement Vérification des commandes, cordons, poires, etc. Remplacements éventuels |
Contrôles périodiques | |
| Porte de garage et silo à voiture en panne | Fusible alimentation fondu ou disjoncteur thermique du moteur déclenché Moteur grillé |
Remplacement Réarmement |
Contrôle | |
| Antenne Radio-TV en panne Perturbations de réception Radio-TV par antenne Perturbations de réception Radio-TV par téléréseau |
Fusible alimentation fondu Ampli défectueux Antenne défectueuse due aux éléments atmosphériques ou accidentels Installations privées exécutées par des personnes non qualifiées Mauvaise transmission temporaire des signaux du téléréseau Installations privées exécutées par personnes non qualifiées |
Remplacement Réparation ou remplacement Réparation ou éventuels remplacements Recherche du perturbateur et faire éliminer les défauts Constater si les perturbation persistent et aviser le distributeur téléréseau Recherche du perturbateur et faire éliminer les défauts |
Contrôle Circulaire de la gérance Circulaire de la gérance |
|
| Paratonnerre et mise à la terre de l'antenne de radio télévision : Interruption de ligne de protection, mauvais état des électrodes | Accident mécanique ou destruction par la corrosion ou effet d'électrolyse | Rétablir sans délai la continuité du circuit Interventions de spécialistes |
Contrôle visuel Mesures et contrôle de l'électrode de terre par contrôles périodiques ou lors de travaux en toiture |
|
| Installations spéciales |  Installations de paratonnerre Chéneau  Paratonnerre Vérifier les liaisons avec les éléments de ferblanterie et la mise à terre |
|||
| Mauvais fonctionnement de : Téléphone, Interphone, Portier vidéo Informatique Détection vol, détection fuites de gaz, détection de niveaux, détection mazout (contrôle citerne) Transmission d'alarme Télégestion d'installations d'immeubles |
Diverses | Contrôles Abonnements d'entretien Eviter tout bricolage et installations d'amateurs |
||
Liaisons équipotentielles
La liaison équipotentielle a pour but de limiter les différences de potentiel entre les parties tangibles et simultanément accessibles du bâtiment.
Par exemple les conduites d’eau, de gaz, d’air, de canalisations, de ventilation, de charpentes métalliques etc. qui pourraient être mises sous tension à la suite d’une défectuosité d’une installation électrique.

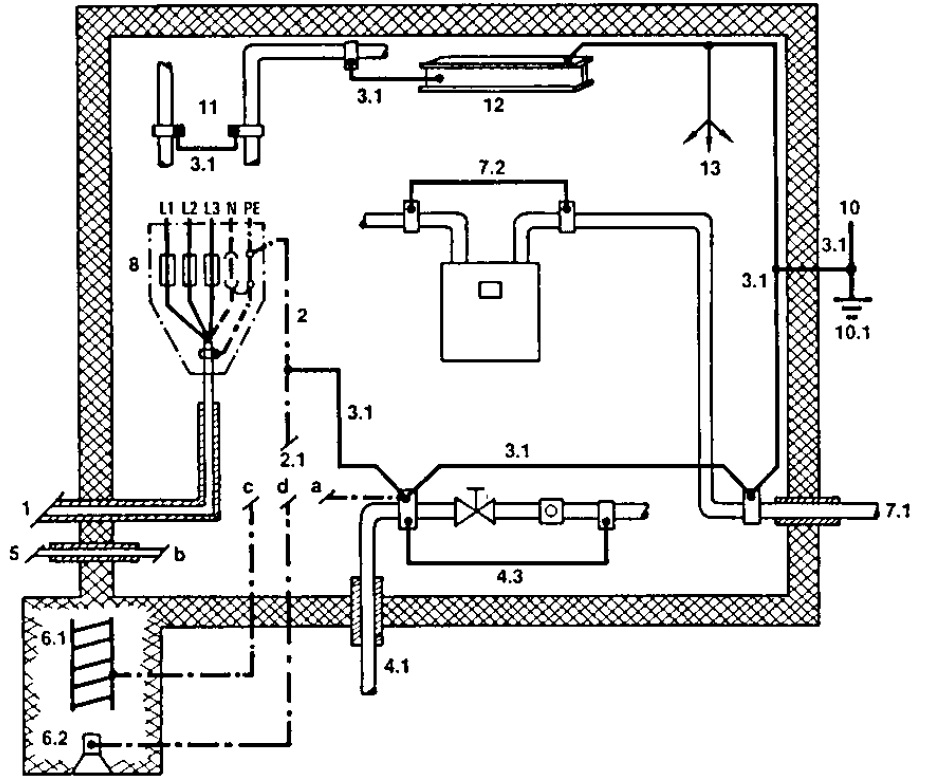

Exemple de schéma des liaisons équipotentielles
Légende
1 Ligne d’amenée
2 Ligne de terre de mise au neutre : 2.1 Electrode de terre selon variantes a, b, c ou d
3 Liaisons équipotentielles : 3.1 Conducteur principal d’équipotentialité
4 Réseau de distribution d’eau : 4.1 Réseau de distribution d’eau métallique et ininterrompu / 4.3 Pontage du compteur d’eau, des vannes, etc.
5 Ligne de terre isolée aboutissant au réseau de distribution d’eau métallique et ininterrompu ou à une électrode de terre séparée
6 Electrode de terre de fondations : 6.1 Ferraillage des fondations en béton comme électrode de terre / 6.2 Conducteur spécial posé dans les fondations en béton comme électrode de terre
7 Réseau de distribution de gaz : 7.1 Réseau de distribution de gaz métallique et ininterrompu / 7.2 Pontage du compteur à gaz
8 Coupe-surintensité général
10 Installation de protection contre la foudre : 10.1 Electrode de terre pour installation de protection contre la foudre, voir 2.1
11 Conduites de chauffage
12 Eléments porteurs de la construction métallique
13 Lignes de terre
