Dimensionnement des ouvrages de stockage des eaux pluviales > Volume de l’ouvrage à réaliser

A partir des éléments fournis au chapitre précédent "Stockage avec rejet à débit limité ou avec infiltration", le volume d’eau pluviale qui doit être stocké dans l’ouvrage de rétention est connu (V_max). Ce volume ne correspond pas forcément au volume de l’ouvrage de rétention. En effet, le volume utile de l’ouvrage à réaliser dépend de plusieurs éléments déterminants :

1. La pente du fond de l’ouvrage,
2. La profondeur de l’ouvrage,
3. La porosité du matériau constitutif de l’ouvrage de stockage (s’il y a un matériau de remplissage),
4. La hauteur maximum de stockage sans débordement des réseaux à l’amont.



Pente de l’ouvrage

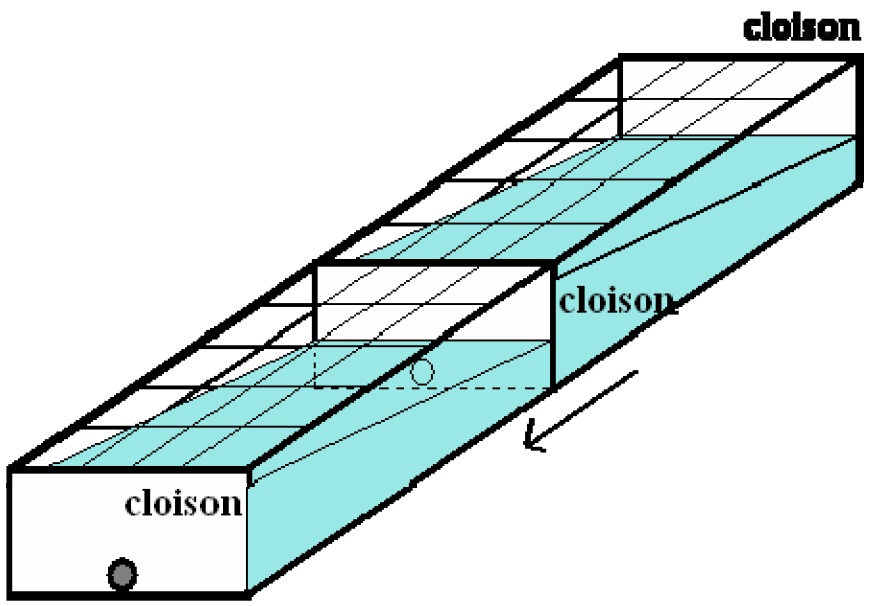

Si l’ouvrage à réaliser est en site pentu, lors de la détermination du volume, il ne faut pas oublier de prendre en compte la perte de stockage lié à cette pente. Pour améliorer les capacités de stockage, il est possible de mettre en oeuvre un cloisonnement de la structure qui permettra d’augmenter les capacités de stockage (voir profil en travers ci-après).

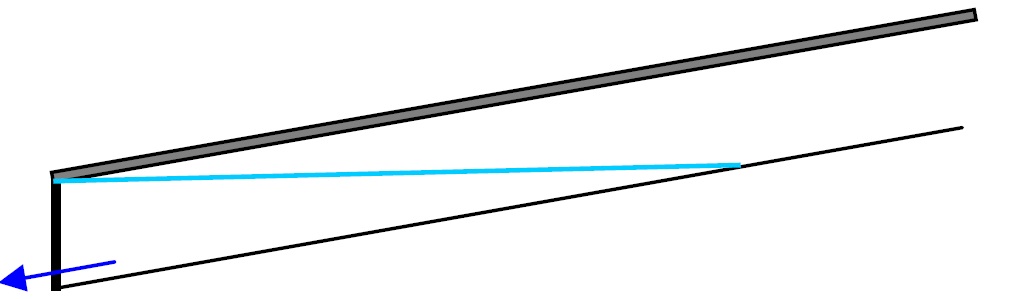

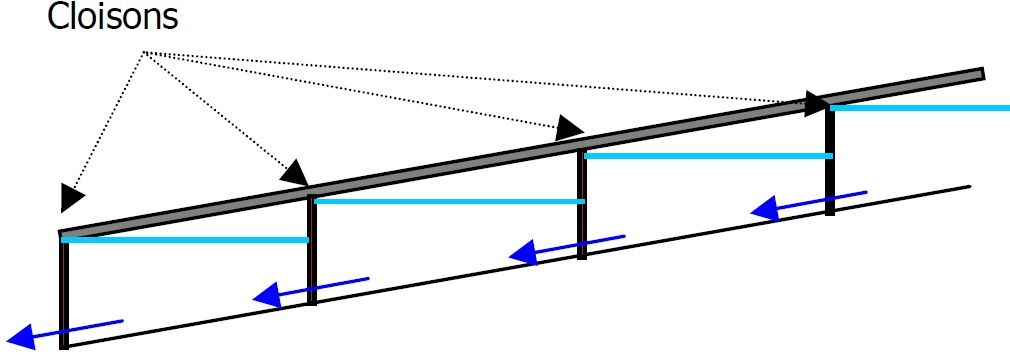

Profil en long sans cloisons	Profil en long avec cloisons
Exemple : Rétention dans un ouvrage rectangulaire d’2mx1m, de 0,1 m/m de pente et de 20 m de long
Volume stockable dans l’ouvrage (sans cloisons) V = 10 m3	Mise en place de 3 cloisons intermédiaires (soit 4 compartiments distincts) Volume stockable dans l’ouvrage (avec cloisons) V = 30 m3 (4 x 7,5 m3)

Profondeur de l’ouvrage

La profondeur des ouvrages peut parfois être limitée pour avoir des ouvrages peu profonds donc plus faciles à exploiter mais également pour avoir des hauteurs d’eau influençant peu la vidange.

Pour les ouvrages d’infiltration, il est nécessaire de conserver une profondeur de 2 m entre le fond de l’ouvrage et le niveau des plus hautes eaux de la nappe.

Pour des ouvrages avec rejet au réseau ou à un cours d’eau, l’organe de vidange doit nécessairement être situé au dessus du radier du collecteur aval ou au dessus du niveau d’eau d’une rivière, ce qui peut limiter la profondeur de l’ouvrage ou modifier le débit de fuite en conséquence.

Prise en compte de la porosité du matériau constitutif

Dans l’estimatif du volume utile, il est nécessaire d’intégrer le volume occupé par les matériaux dans l’ouvrage de rétention (gravier, terre végétale, structure alvéolaire…) sur la base de la porosité de chaque matériau.

Si le matériau constitutif remplit tout l’ouvrage de stockage :

Hauteur maximale

Lors du choix des dimensions de l’ouvrage de rétention des eaux pluviales, il est important de vérifier que la hauteur maximum d’eau admissible dans cet ouvrage (avant action des trop pleins) n’entraîne pas de mises en charge des réseaux amont susceptibles de perturber leur fonctionnement hydraulique.
