Présentation des systèmes alternatifs en eaux usées > Autres systèmes
LITS PLANTES DE MACROPHYTES
On entend par « lit planté de macrophytes » tout système de traitement des eaux usées qui met en oeuvre des plantes non microscopiques dans un substrat, appelé également filtre planté ou phytoépuration.

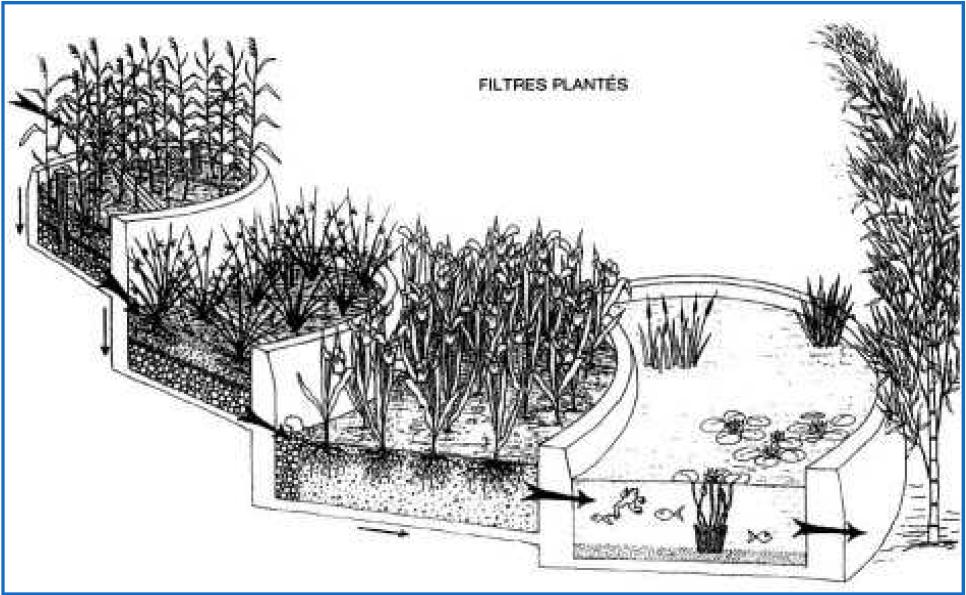

Principe des lits plantés de macrophytes
JARDINS FILTRANTS®
Les jardins filtrants® sont fondés sur une combinaison d’écosystèmes liés à l’eau et à différents substrats (pouzzolane, sable), les jardins filtrants associent une série de supports plantés : filtres à roseaux, bassins à macrophytes, forêt humide, utilisant ainsi les capacités épuratoires naturelles de végétaux supérieurs, de micro-organismes et de divers substrats.

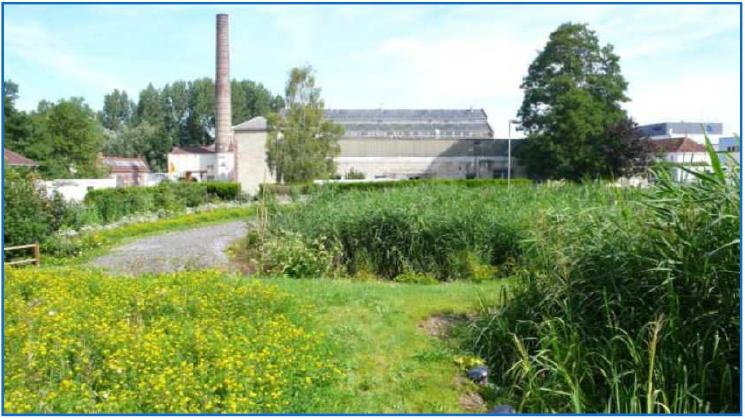

Jardins filtrants phytorestore®
LITS FILTRANTS / TERTRE D’INFILTRATION
Lits filtrants
Il s’agit d’un système de drains d’épandage incorporé dans une fouille de faible profondeur remplie de matériaux, de façon à permettre une bonne dispersion de l’eau prétraitée en vue de sa percolation dans le sol naturel. On distingue plusieurs systèmes : les lits filtrants non drainé, les lits filtrants drainé à flux vertical, les lits filtrants drainé à massif de zéolite et les lits filtrants drainé à flux horizontal.
Tertres d'infiltration
Le tertre d’infiltration est basé sur le principe du lit filtrant vertical. Cette solution est utilisée lorsque la nappe d’eau est très proche de la surface du sol et est adaptée aux faibles surfaces. Le massif filtrant est surélevé afin que l’épaisseur de matériau filtrant (sol artificiel + sol en place) soit suffisamment importante pour épurer les eaux usées avant qu’elles n’atteignent la nappe. Cette installation nécessite, en plus, un poste de relevage afin d’acheminer l’eau en haut du tertre.

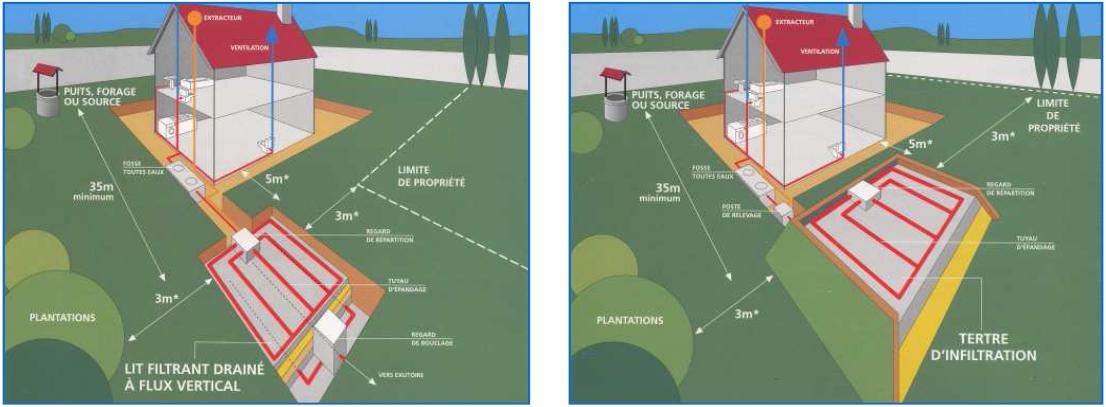

Lits filtrants (à gauche) et tertre d'infiltration (à droite)
