Conception de l'étanchéïté de l'air dans le bâtiment > Etape 1 : Définir le volume chauffé et étanche à l’air
Dès les premières esquisses, puis en travaillant sur les plans et coupes du projet en conception, le système d’étanchéité à l’air doit être défini autour du volume chauffé (en adéquation avec l’étude thermique). En particulier dans les logements collectifs, le volume à étanchercorrespond à chaque logement et non au bâtiment dans son ensemble.
Cette étape implique de repérer les locaux non chauffés tels que garage, locaux techniques, palier, parties communes, etc. et d’appréhender au cas par cas l’impact sur l’étanchéité à l’air.
Tableau électrique
Afin de limiter le travail d’étanchéité de l’électricien, il est recommandé de positionner le tableau électrique dans le volume chauffé (sauf cas de locaux TGBT ventilés en tertiaire). Seuls les fourreaux de raccordement au réseau public sont à étancher ;

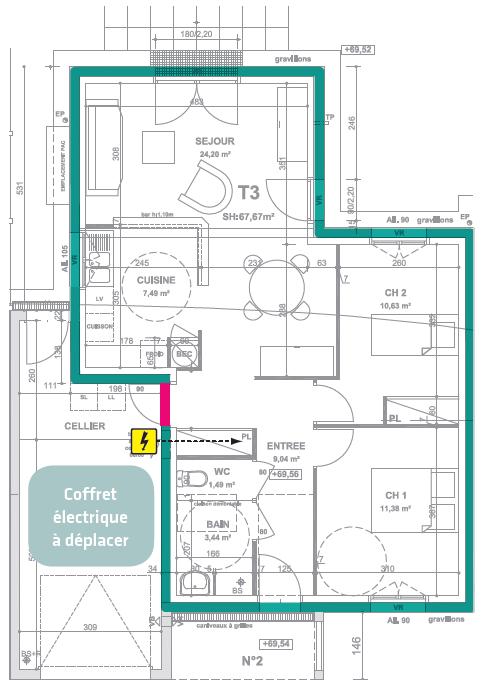

Dans le cas d’une maison individuelle avec garage accolé, il est importantd’identifier ce local comme non chauffé et de l’exclure de l’enveloppe étanche à l’air. Par conséquent, le tableau électrique est disposé dans l’habitation et la porte de séparation entre garage et habitation étanche et isolée.
Ascenseurs
Bien qu’utilisés la majorité du temps dans un volume chauffé, les cages d’ascenseurs sont connues pour engendrer des déperditions thermiques importantes du fait des systèmes de ventilation et désenfumage obligatoires. L’une des solutions consiste à les localiser en dehors du volume chauffé, particulièrement en bâtiment tertiaire, tout en restantaccessibles pour les personnes à moblité réduite. L’autre solution est de recourir à des dispositifs nouveaux d’aération avec des clapets à ouverture variable en prenant soin de vérifier la conformité réglementaire.

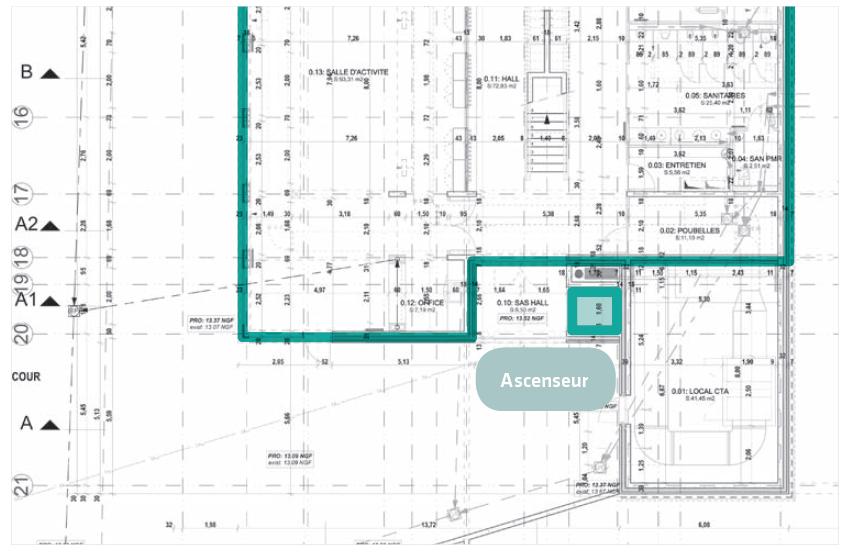

Dans le cas de cet équipement scolaire, l’ascenseur a été disposé dans un sas hors volume chauffé. Ainsi, il reste accessible et n’occasionne plus de pertes thermiques et fuites d’air dans l’enveloppe.
Lors d'une rénovation ou d'une extension ?

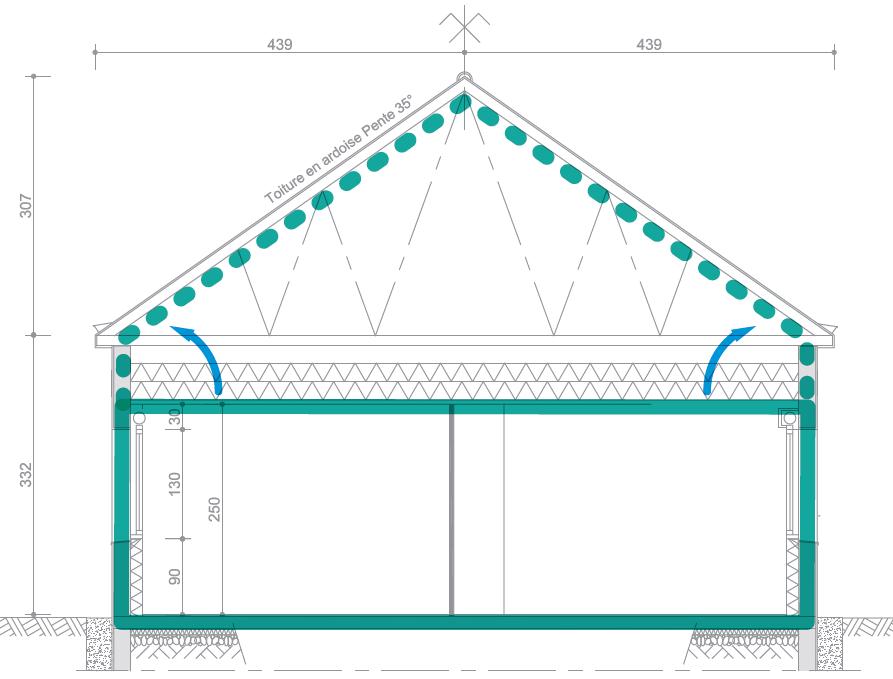

Il faut prendre le temps de regarder les modifications sur le plan d’étanchéité à l’air que ces actions de rénovation ou d’extensionimpliquent. Par exemple si le souhait est d’aménager des combles perdus dans une maison individuelle, le plan d’étanchéité à l’air situé auparavant au niveau du plafond isolé (trait plein), va être déplacé en rampant sous toiture (trait pointillé). De nouvelles jonctions sont alors à mettre en oeuvre entre la toiture et les parois verticales afin de conserver la continuité de l’étanchéité à l’air.
Traitement de l'étanchéïté de l'air lors d'une rénovation ou d'une extension
