Environnement réglementaire des vitrages dans le Bâtiment > Incendie

Le règlement de sécurité contre l’incendie et la panique se préoccupe essentiellement de la protection des personnes. Le risque vital impose son application très rigoureuse. Il considère la réaction au feu des matériaux et la résistance au feu des éléments de construction, selon des arrêtés ministériels du ministère de l’Intérieur. Il prendra en compte, dès leur homologation, les normes NF EN.



Réaction au feu

Pour chaque matériau, on mesure et enregistre ainsi les paramètres correspondant principalement à :

• sa susceptibilité à s’enflammer ;
• sa capacité à alimenter l’incendie ;
• et, en complément, la vitesse de combustion linéaire, la production de gouttes enflammées ou de fumées, par exemple.

Conséquences des nouvelles normes européennes, les classes de réaction au feu MO et M4 disparaissent au profit des euroclasses déterminées par de nouvelles méthodes d’essais harmonisées.

Résistance au feu

La résistance au feu des éléments de construction qualifie leur capacité à s’opposer au feu (Arrêté du 22 mars 2004).

Trois critères sont pris en considération :

1. Résistance mécanique : R;
2. Etanchéité aux flammes, aux gaz chauds et inflammables : E ;
3. Isolation thermique (pendant l’incendie) : I.

Selon les critères auxquels ils ont satisfait, les éléments de construction sont classés en 3 catégories :

• R - Eléments Stables au Feu (SF) ;
• E - Eléments pare-flammes, non porteurs (PF) ;
• EI - Eléments coupe-feu, non porteurs, il faut satisfaire aux deux critères E et I simultanément (CF).

Le classement d’un élément est assorti d’un degré selon la durée de satisfaction aux critères, supérieure ou égale à : 30, 60, 90, 120 minutes.



⇒ Variations dimensionnelles des vitrages et des ouvrages
Les dimensions homologuées ne doivent pas être dépassées et il faut respecter hauteur et largeur maximales autorisées. La permutation n’est pas admise en général. Sous certaines conditions, des extensions dimensionnelles de + 10 % peuvent être accordées pour les ouvrages et les vitrages. Lorsque c’est le cas, il en a été tenu compte dans les dimensions maximum autorisées indiquées.

Sécurité d'utilisation et panique

En cas de panique pendant l’incendie, il devient encore plus important de disposer de vitrages de sécurité dans les zones exposées aux heurts. Le respect de la NFDTU 39 P5, spécialement pour les portes résistant au feu vitrées (article CO 48 règlement ERP), est indispensable.

Vitrage de protection contre l'incendie

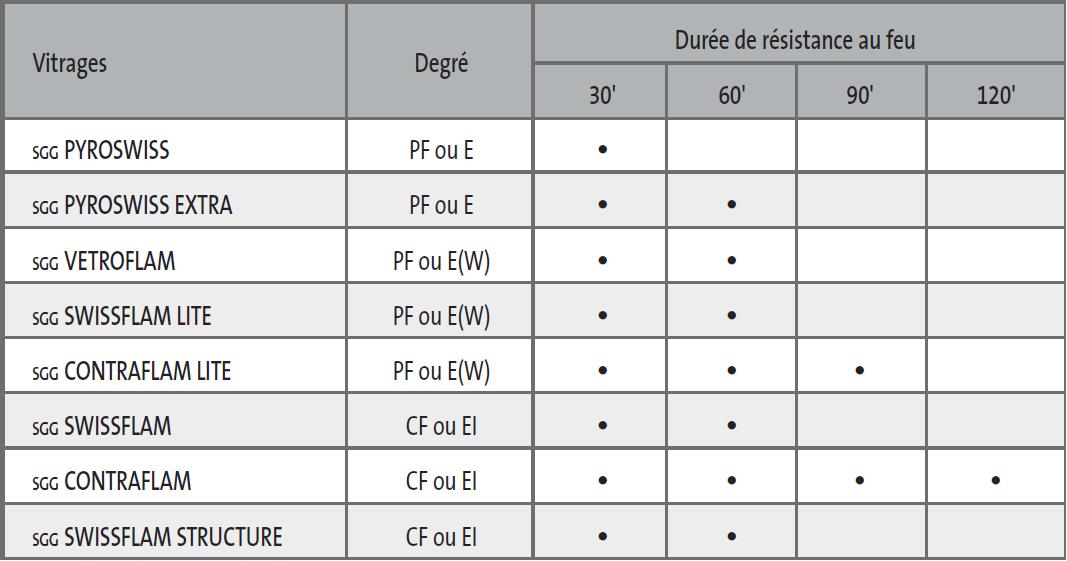

Saint-Gobain Glass et Vetrotech proposent deux familles de produits verriers pour répondre aux différents classements en éléments de construction vitrés.

⇒ Vitrages SGG PYROSWISS, SGG VETROFLAM, SGG CONTRAFLAM LITE et SGG SWISSFLAM LITE
Destinés aux applications pareflammes ou E, ces vitrages totalement transparents sont élaborés selon des processus de fabrication et de contrôle spécifiques. Les traitements successifs que subit chaque vitrage lui confèrent une haute résistance mécanique et une bonne aptitude à la résistance au feu en pare-flammes.

Utilisés en intérieur comme en façade, leurs qualités optiques leur permettent de s’intégrer dans tous les environnements. SGG PYROSWISS et SGGVETROFLAM satisfont aux exigences des normes NF B 32-500 et EN 12150 et éventuellement EN 12543. Ils permettent de résoudre aussi bien les problèmes de protection contre l’incendie que de sécurité d’utilisation ou de panique.



⇒ Vitrages SGG CONTRAFLAM et SGG SWISSFLAM
Ces vitrages isolés sont destinés aux applications coupe-feu ou EI. SGG CONTRAFLAM est composé de verres trempés SGG SECURIT ou feuilletés SGG STADIP PROTECT, conformes aux normes vitrages de sécurité NF B 32-500 et EN 12150 ou EN 12543, assemblés avec un espaceur spécial. L’espace compris entre les verres est rempli par un gel transparent intumescent capable d’assurer l’isolation thermique pendant l’incendie.

SGG CONTRAFLAM est un vitrage transparent de haute qualité optique robuste et bien adapté aux conditions de manipulation sur chantier.

SGG SWISSFLAM est un vitrage multifeuilleté, à intercalaires intumescents.

Il est composé de feuilles de verre entre lesquelles est incorporé un matériau de liaison transparent susceptible de s’expanser en absorbant la chaleur et de créer une “meringue” réfractaire isolante permettant aux vitrages SGG SWISSFLAM de satisfaire aux critères d’isolation pendant l’incendie des ouvrages coupe-feu. SGG SWISSFLAM est totalement transparent, pratiquement insensible aux UV. Une protection spécifique des bords de découpe permet d’éliminer les problèmes d’interaction avec l’eau.

SGG SWISSFLAM et SGG CONTRAFLAM existent en simple vitrage ou en double vitrage. Ces derniers peuvent être utilisés en façade et en extérieur en respectant les températures limite d’utilisation - 10, +45°C (températures extrêmes admises dans l’intercalaire intumescent). Nous consulter. SGG CONTRAFLAM a été testé en matière de sécurité d’utilisation et de résistance aux chocs selon les normes NF P 08-301 et P 08-302.

Les indices d’affaiblissement acoustique des vitrages SGG CONTRAFLAM et SGG SWISSFLAM sont très élevés.

Rappels fondamentaux

• Ce sont les éléments de construction vitrés, qui sont testés et font l’objet de classements et de procès-verbaux, et jamais le verre seul ou l’encadrement seul.
• Ce sont les ouvrages complets qui doivent satisfaire à la réglementation de sécurité contre l’incendie et la panique.
• Il est indispensable de respecter scrupuleusement le montage et la mise en oeuvre ainsi que les règles de transposition aux ouvrages réels : domaines de validité, décrits et précisés dans chaque PV.
• Pour des ouvrages sortant de ce cadre, l’obtention d’un Avis de Chantier, délivré par le laboratoire d’essai au feu, est nécessaire.
• Seule la référence au PV de classement d’un élément de construction vitré peut justifier l’utilisation et la mise en oeuvre du vitrage choisi (simple, double ou feuilleté). Pour déterminer ce PV, il faut obligatoirement connaître :
  • le classement exigé (R, E ou EI) ;
  • le degré de classement (1/4 h, 1/2 h, etc. 2 h) ;
  • le sens du feu (recto, verso, ou recto/verso) ;
  • le type d’ouvrage (porte, châssis, cloison, écran, façade, etc.) ;
  • le type d’encadrement (bois, acier, etc.) ;
  • le type de vitrage (simple, double, feuilleté) ;
  • les dimensions des vitrages en précisant Largeur et Hauteur.
• Les ouvrages réalisés doivent également répondre aux règles, normes et DTU en vigueur, en particulier la NFDTU39, et spécialement les articles se rapportant à la sécurité d’utilisation.

Dans les pages suivantes sont présentées les principales règles applicables aux produits verriers, extraites du Règlement de sécurité contre l’incendie et la panique dans les Etablissements Recevant du Public (ERP). Cette présentation n’est pas limitative et n’a qu’un caractère d’information générale. Pour connaître exactement les obligations réglementaires, il faut impérativement se reporter aux textes officiels concernant la sécurité contre l’incendie et la panique, en particulier dans les Etablissements Recevant du Public, les locaux et lieux de travail et les bâtiments industriels, sans oublier de tenir compte des règles d’accessibilité aux handicapés.

• Art. R 123-5 CCH
  Les matériaux et éléments de construction employés pour les bâtiments, locaux ou aménagements intérieurs doivent présenter, en ce qui concerne leur comportement au feu, des qualités de réaction et de résistance appropriées aux risques encourus. La qualité de ces matériaux et éléments fait l’objet d’essais et de vérifications en rapport avec l’utilisation à laquelle ces matériaux et éléments sont destinés. Les constructeurs, propriétaires, installateurs et exploitants sont tenus de s’assurer que ces essais et vérifications ont eu lieu.

⇒ Principales règles de sécurité applicables aux produits verriers dans le bâtiment (non limitatif)

Nature de l'ouvrage	Emplacement du vitrage	Produits verriers à utiliser
Dispositions générales	Portes et dormants de largeur inférieure à 1,50m seront vitrés sur toute leur hauteur	Verre trempé SGGSECURIT Verre feuilleté SGGSTADIP Verre armé si S < 0,50m² Verre trempé SGGSECURIT + visualisation par poignée ou bandeau de 400 cm² ou motif opaque de 100 cm2
	Vitrages plafonds	Verre feuilleté SGGSTADIP Verre armé ou verre SGGPLANILUX avec protection grillagée
	Vitrages inclinés de 10° à 45° par rapport à la verticale, (de 45° jusqu’à l’horizontale, voir verrières)	Décision de la commission de sécurité
	Verrière (couverture) (Art. CO 18, Dir. du 25 juin 1980)	Verre feuilleté SGGSTADIP Verre armé Toutefois lorsque le vitrage, en se rompant, est susceptible de blesser le public, placer en-dessous un grillage à mailles de 30mm
Etablissements Recevant du Public

Nature de l'ouvrage	Emplacement du vitrage	Produits verriers à utiliser
Etablissement d'enseignement (type R) Ecoles mathernelles, crèches et garderies, écoles élémentaires et établissements du second degré	Vitrages situés à moins d’un mètre au-dessus du sol fini en rez-de-chaussée ou donnant sur un autre plancher de plain-pied	Vitrage simple SGGSECURIT ou SGG STADIP Double vitrage constitué de composants SGG SECURIT ou SGG STADIP
	Vitrages situés à moins de 1,50 (cette distance est ramenée à 1 mètre pour les établissements du second degré) mètre au-dessus du sol fini en étage donnant sur un vide (dénivellation ≥ 0,50m)	Vitrage concourant à la protection contre la chute des personnes dans le vide
	Vitrages au-dessus des lieux de rassemblement ou passage	En l’absence d’auvents ou de couverture de protection permettant de prévenir la chute d’objets : vitrage simple SGG SECURIT ou SGG STADIP double vitrage constitué de composants SGG SECURIT ou SGG STADIP
	Vitrerie intérieure, dont portes (Dans les écoles maternelles, les crèches et garderies, toutes les portes sont équipées de dispositifs anti-pince-doigts au niveau de l’huisserie, côté paumelles, et des deux côtés pour les portes va-et-vient. Les portes sont équipées d’un oculus, situé à moins de 0,50 m du sol.), située à moins de 1,80m du sol	Vitrage SGG SECURIT ou SGG STADIP
	Vitrages des locaux d’internats, des infirmeries, des locaux sanitaires et des locaux d’hygiène	Sur toute la hauteur, vitrage SGG SECURIT ou SGG STADIP de préférence translucides
	Fermeture des préaux sur toute leur hauteur. Parois séparant un local d’une aire de jeu intérieure ou extérieure située au même niveau, sur une hauteur de 1,80m	Vitrage SGG SECURIT ou SGG STADIP
Etablissements Recevant du Public

Nature de l'ouvrage	Emplacement du vitrage	Produits verriers à utiliser
Etablissements sportifs (type X)	Vitrages susceptibles d’être en contact avec le corps humain (jusqu’à une hauteur de 2 mètres)	Vitrages visualisés et verre trempé SGG SECURIT Verre feuilleté SGG STADIP
Piscines	Eclairages subaquatiques	Vitrages de sécurité renforcés Verre feuilleté trempé SGG STADIP et SGG STADIP PROTECT (verre trempé monolithique SGG SECURIT proscrit)
Gymnases	Lieux où se pratiquent les jeux de balles ou de ballons	Verre trempé SGG SECURIT Verre feuilleté SGG STADIP obligatoire jusqu’à 2m de haut. (Art x 9) SGG PLANILUX et verres armés proscrits
	Pignons	Verre armé proscrit
	Portes	Si le vitrage est à moins de 1,70m du sol verre trempé SGG SECURIT verre feuilleté SGG STADIP
	Portes donnant accès aux salles	Ne doivent pas être vitrées
Etablissements Recevant du Public

Nature de l'ouvrage	Emplacement du vitrage	Produits verriers à utiliser
Ameublement	Meubles de rangement (armoires de bibliothèque)	Portes vitrées non encadrées : verre trempé SGG SECURIT
	Meubles destinés aux enfants	Verre trempé SGG SECURIT Verre feuilleté SGG STADIP
	Meubles où une chute peut entraîner des accidents corporels	Verre trempé SGG SECURIT Verre feuilleté SGG STADIP
	Dessus de table ne reposant pas entièrement sur tout leur périmètre	Verre trempé SGG SECURIT
Ascenseurs encloisonnés	Blocs-portes Emploi de blocs-portes classés Coupe-feu 1/4 d’heure ou Pare-flammes 1/2 heure	Vitrages pare-flammes transparents SGG PYROSWISS SGG VETROFLAM Verre armé pare-flammes SGG DRAVEL (0,50 m² maxi) Vitrages coupe-feu transparents SGG CONTRAFLAM 30, 60 et 90 SGG SWISSFLAM 30 et 60
Cabines d’ascenseurs	Toits vitrés interdits Parois en verre feuilleté conformes aux exigences de EN 81-1 La surface projetée des appareils d’éclairage sur un plan horizontal ne devra pas dépasser 0,04 m² en verre ordinaire	Vitrage feuilleté trempé SGG STADIP PROTECT 44.2 minimum ou SGG STADIP PROTECT 55.2
Domaines particuliers

Nature de l'ouvrage	Impératifs à respecter (ou éventuellement interdiction)	Nature du Produit verriers à utiliser N.B. : tous les produits verriers sont classés M0 sauf SGG STADIP classé M1 ou M2
Couverture (et façades fortement inclinées)	Emploi de matériaux classés M0 si les supports sont discontinus ou ponctuels. Emplois de matériaux classés M1 s’ils n’occupent qu’une surface inférieure à 25 % de la surface totale de la couverture	Verre armé Verre feuilleté SGG STADIP
	Emploi de matériaux classés M1 à M3 s’ils sont posés sur des supports continus eux-mêmes classés M0	Verre armé Verre feuilleté SGG STADIP ou SGG STADIP PROTECT
	Emploi de matériaux classés M2 ou M3 s’ils sont séparés par des bandes de 0,80m au moins, elles-mêmes classées M1
Plafonds et faux plafonds	Emploi de matériaux classés M3 ou M4 et dont la surface totale est inférieure à 25 % de la superficie du local ou du dégagement	Verre trempé Verre armé (S ≤ 0,5 m) Verre feuilleté SGG STADIP ou SGG STADIP PROTECT
Planchers légers	Emploi de matériaux classés M3 et susceptibles de résister à une charge uniformément répartie	SGG LITE FLOOR dont les bords seront obligatoirement façonnés
Eléments de décoration intérieure et d’agencement Revêtements muraux (miroirs, panneaux décoratifs, d’habillage)	Emploi de matériaux classés M2. Ne pas laisser d’intervalle supérieur à 50mm entre le revêtement et le mur (cheminée d’appel du feu). Interdiction d’emploi de miroirs susceptibles de créer des erreurs sur la direction des sorties et des escaliers	Verre argenté (éventuellement feuilleté ou trempé) Verre émaillé trempé SGG EMALIT EVOLUTION
Cloisons amovibles	Emploi de matériaux bénéficiant d’un classement allant de pare-flammes 1/4 d’heure à coupe-feu 1 heure (la cloison étant considérée comme une paroi fixe en service normal)	Vitrages pare-flammes transparents : SGG PYROSWISS, SGG VETROFLAM Verre armé pare-flammes SGG DRAVEL (0,50 m² maxi) Vitrages coupe-feu transparents SGG CONTRAFLAM 30, 60 et 90 SGG SWISSFLAM 30 et 60
Cloisonnements Distribution traditionnelle et secteurs de sécurité : parois entre locaux accessibles au public et parois entre locaux accessibles au public et locaux non accessibles	Emploi de matériaux bénéficiant d’un classement allant de pare-flammes 1/4 d’heure à pare-flammes 1/2 heure (ou jusqu’à coupe-feu 1 heure s’il s’agit d’une cloison séparative entre les locaux et des dégagements ou encore s’il s’agit de locaux réservés au sommeil. Les blocs-portes et les éléments verriers des baies d’éclairage équipant les parois peuvent être pare-flammes 1/2 heure quel que soit le degré exigé pour le reste de la paroi. N.B.: la détermination du degré pare-flammes ou coupe-feu est liée au degré de stabilité au feu de la structure du bâtiment lui-même	Verre armé (pare-flammes seulement et ne pas dépasser 0,50 m²) Vitrages SGG PYROSWISS et SGG VETROFLAM Vitrage coupe-feu transparent SGG CONTRAFLAM 30 et 60
Domaines particuliers

Nature de l'ouvrage	Impératifs à respecter (ou éventuellement interdiction)	Nature du Produit verriers à utiliser N.B. : tous les produits verriers sont classés M0 sauf SGG STADIP classé M1 ou M2
Locaux à risques particuliers : parois des locaux non accessibles au public, classés à risques courants (ou logeant du personnel). parois des locaux non accessibles au public, classés à risques importants, escaliers	Emploi de matériaux bénéficiant d’un classement allant de pare-flammes 1/4 d’heure à coupe-feu 1 heure Degré pare-flammes 1/2 heure pour les blocs-portes et les éléments verriers des baies d’éclairage	Vitrages pare-flammes transparents : SGG PYROSWISS SGG VETROFLAM Verre armé pare-flammes SGG DRAVEL (0,50 m² maxi) Vitrages coupe-feu transparents : SGG CONTRAFLAM 30 et 60 SGG SWISSFLAM 30 et 60
	Emploi de matériaux coupe-feu 2 heures avec des blocs-portes coupe-feu 1 heure Emploi de blocs-portes classés pare-flammes 1/2 heure (2,20 mètres maxi de hauteur)	Vitrages pare-flammes transparents: SGG PYROSWISS SGG VETROFLAM Verre armé pare-flammes SGG DRAVEL (0,50 m² maxi) Vitrages coupe-feu transparents : SGG CONTRAFLAM 30, 60, 90 et 120 SGG SWISSFLAM 30 et 60
Escaliers encloisonnés (parois)	Emploi de matériaux d’un degré coupe-feu égal au degré de stabilité au feu de la structure (1/2 heure à 1 heure 1/2)	Vitrages coupe-feu transparents : SGG CONTRAFLAM 30, 60 et 90 SGG SWISSFLAM 30 et 60
Dégagements (portes de couloir, de sortie, d’issue de secours, etc.)	Calcul des largeurs en fonction des “unités de passage”. Obligation de prévoir une partie vitrée pour les portes fonctionnant en va-et-vient (double action) Emploi de vitrages transparents (interdiction de translucide). Interdiction d’emploi de vitrages rouges et oranges. Emploi de vitrage de sécurité lorsque la base du vitrage est à moins de 1,25 du sol. Obligation de prévoir une visualisation du vitrage lorsqu’il est à la fois à moins de 0,60m et à de 1,50m du sol fini. Interdiction d’emploi de portes coulissantes non motorisées. Tambours tournants autorisés en façade seulement.	Verre trempé SGG SECURIT (encadré ou non) Verre feuilleté SGG STADIP (toujours encadré) Verre armé (toujours encadré et sous réserve de ne pas dépasser une surface de 0,50 m²)(La limitation à 0,50 m² est obligatoire lorsque la base du vitrage armé se trouve à moins de 1,25 m du niveau du sol - Cette obligation n’étant liée qu’aux impératifs de résistance aux heurts).
Domaines particuliers (Art. CO 23 et suivant Art. du 25/06/80 pour les E.R.P.)
