Eau chaude sanitaire > Différentes configurations de bouclages et distributions

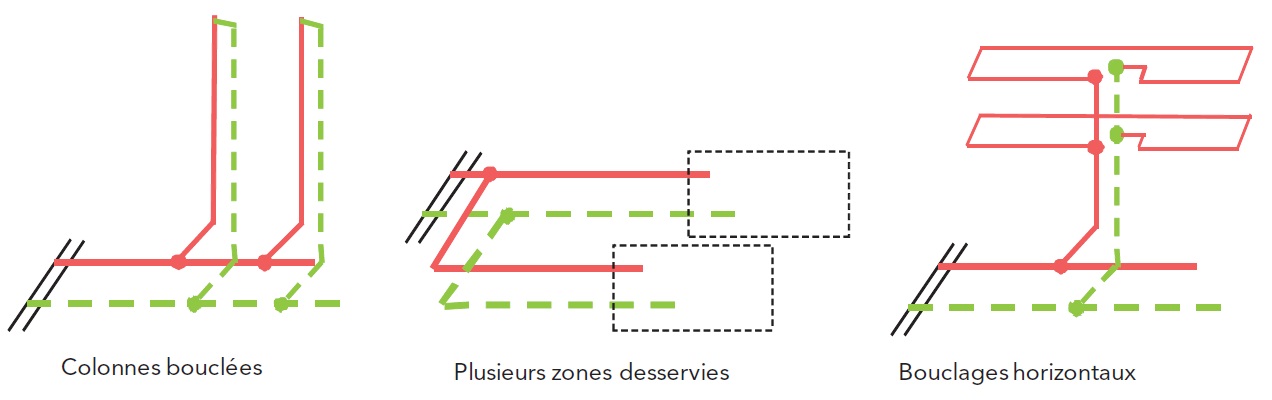

De manière générale, plusieurs configurations sont possibles. Elles sont représentées ci-dessous sans les accessoires.

Ces bouclages peuvent être mis en oeuvre selon différents types de distribution. Classiquement, le retour de boucle suit l’aller, mais il existe des solutions différentes comme l’illustrent les schémas suivants.





Dans le cas de réseaux complexes, il peut s’avérer nécessaire d’organiser le réseau en secteur et d’installer des organes de réglage supplémentaires sur les collecteurs retour de chaque secteur. L’objectif est d’obtenir des ouvertures maximales des organes de réglage du secteur contrôlé, de simplifier l’opération d’équilibrage et de faciliter le diagnostic du fonctionnement du réseau ECS (mesures de débits et de températures). Ces vannes doivent être le plus proche possible du Kvs pour faciliter le nettoyage de l’ensemble des organes de réglage.
