Systèmes de ventilation naturelle et hybride et leurs composants > Extracteurs
La ventilation naturelle hybride, ou ventilation hybride, optimise l’exploitation des forces motrices naturelles, en les associant à une assistance mécanique basse pression.
L’assistance mécanique — pouvant être non permanente — est pilotée par un système de contrôle intelligent, qui associe automatiquement le mode naturel et le mode assistance mécanique, en fonction des conditions météorologiques. Ceci permet d'utiliser au maximum les forces motrices naturelles, optimisant ainsi la consommation électrique des auxiliaires. Tous ces extracteurs ont un fonctionnement dit « basse pression » c'est-àdire avec une dépression inférieure à 30 Pa.
Nous distinguons 4 types d'extracteur : l’extracteur statique, l’extracteur stato-mécanique, le ventilateur d’extraction basse pression et l'extraction assistée par induction.
Au moment de la parution de ce guide, un projet de norme, porté par l’AVEMS, concernant les performances statiques des extracteurs, est en cours d’élaboration auprès des groupes de travail de l’UNM. Cette norme permettra de certifier les extracteurs disponibles sur le marché français.
Extracteur statique
Composant terminal installé en tête de conduit, il permet d’améliorer le tirage généré par le vent et d’éviter la pénétration de la pluie dans le conduit. Cet appareil est caractérisé selon la norme NF EN 13141-5.
Il peut également avoir la fonction anti-refouleur et/ou anti-volatile. Un extracteur statique anti-refouleur permet de s'opposer activement aux dépressions de façades créées par le vent et évite ainsi le phénomène de siphonnage dans les conduits.
Extracteur stato-mécanique
Il coiffe des conduits de ventilation ou d’extraction des produits de combustion. Il associe 2 modes de fonctionnement.
- Le mode «ventilation naturelle» est utilisé lorsque la température extérieure et/ou le tirage éolien permettent une utilisation dominante des forces naturelles. Dans ce cas, l'appareil est à l'arrêt et se comporte comme un extracteur statique défini ci-dessus.
- Le mode «assistance mécanique» à basse pression est activé lorsque les forces naturelles sont insuffisantes et lors d'un besoin de ventilation ponctuelle comme l'obtention du grand débit cuisine.

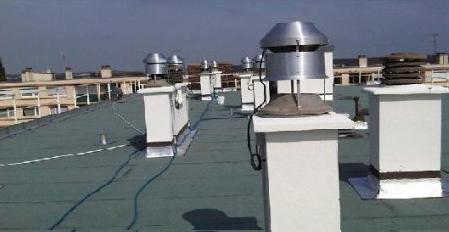

Extracteur stato-mécanique
Ventilation d’extraction basse pression
Le ventilateur d’extraction basse pression coiffe des conduits de ventilation ou d’extraction des produits de combustion. Piloté en fonction de la température extérieure, il associe 2 modes de fonctionnement :
- Le mode « naturel » est utilisé lorsque la température extérieure baisse et permet une utilisation dominante du tirage thermique (principale force motrice de la ventilation naturelle).
- Le mode « assistance mécanique » est enclenché lorsque le tirage naturel est plus variable (température extérieure trop élevée).
Extraction assistée par induction
Système d’extraction destiné à assister mécaniquement le tirage naturel déficient au moyen d’une aide obtenue par induction d’air. Le principe de fonctionnement consiste à injecter en partie haute au centre du conduit d’extraction et vers le débouché, un jet d’air à haute vitesse (air primaire) au moyen d’une buse située à l’extrémité d’une crosse rigide. Ce jet d’air primaire soufflé à haute vitesse entraîne par friction avec les parois internes du conduit, mettant en mouvement par induction, l’air vicié (air secondaire). La gestion intelligente de régulation de cet apport mécanique, est réalisée par un automate qui calcule les insuffisances du tirage naturel à partir des capteurs climatiques (anémomètre et sonde de température extérieure) et à une horloge (passage au grand débit repas), pour limiter au strict nécessaire l’apport mécanique. Le système d’assistance mécanique reste à l’arrêt lorsque les forces motrices naturelles sont suffisantes pour obtenir un tirage thermique naturel assuré par l’extracteur statique antirefouleur en tête de conduit.
Cheminée solaire
La cheminée solaire permet d’augmenter le tirage thermique en incorporant dans la structure une surface vitrée inclinée. Le rayonnement solaire « piégé » par les vitres est absorbé par des surfaces qui s’élèvent en température et transmettent la chaleur à l’air par convection. Toutefois, le gain solaire doit toujours être supérieur aux pertes par conduction, et la température intérieure supérieure à la température extérieure.
| Ventilation naturelle | Ventilation hybride | VMC | |||||
|---|---|---|---|---|---|---|---|
| Fixe | Autoréglable | Hygroréglable | Fixe | Autoréglable | Hygroréglable | Autoréglable | |
| Adapté aux logements collectifs |  |
|
|
|
|
|
|
| Adapté aux logements individuels |  |
 |
|
|
|
|
|
| Compatible conduit SHUNT | |
|
|
|
|
|
|
| Compatible conduit INDIVIDUEL | |
|
|
|
|
|
|
| Compatible conduit métallique | |
|
|
|
|
|
|
| Compatible avec l'évacuation des PDC | |
|
|
|
|
|
|
| Modulation débits | |
|
|
|
|
|
|
| Maîtrise des débits | |
|
|
|
|
|
|
| Économie d'énergie | |
|
|
|
|
|
|
| Consommation Auxiliaires | |
|
|
|
|
|
|
| Qualité d'air (QAI) | |
|
|
|
|
|
|
| Acoustique - Bruits extérieurs | |
|
|
|
|
|
|
| Acoustique - Bruits propres | |
|
|
|
|
|
|
| Coût fourniture | |
|
|
|
|
|
|
| Coût installation | |
|
|
|
|
|
|
| Coût maintenance | |
|
|
|
|
|
|
| Complexité conception | |
|
|
|
|
|
|
| Complexité installation | |
|
|
|
|
|
|
| Complexité maintenance | |
|
|
|
|
|
|
| Critères de choix d’un système de ventilation | |||||||
