Installation des entrées d’air
Les entrées d’air sont, le plus souvent, installées sur les fenêtres ou sur les coffres de volets roulants.
Pour permettre le passage de l’air, il est nécessaire d’avoir réalisé, au préalable de l’installation même du produit, une réservation appelée «mortaise ».
Il est recommandé que la réalisation des mortaises soit effectuée lors de la fabrication des menuiseries.
L’entrée d’air (ainsi que son auvent) sera fixée sur la mortaise de la fenêtre ou le coffre de volet roulant, de telle sorte qu’elle n’obstrue pas la section libre du passage d’air.

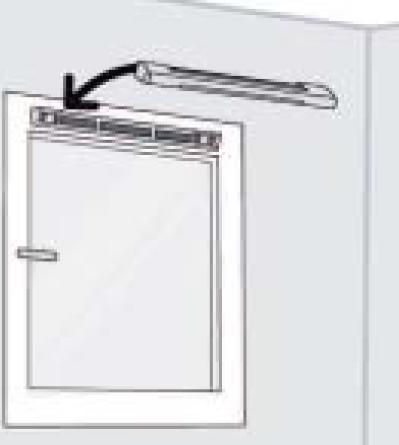

Exemple de fixation d’une entrée d'air sur fenêtre

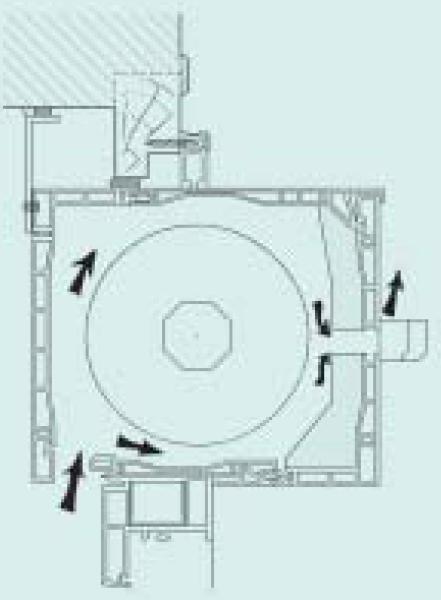

Exemple d’installation d’une entrée d’air sur coffre de volet roulant
Toute entrée d’air peut être complétée par un dispositif acoustique permettant d’atténuer la pénétration des bruits extérieurs dans le logement.
Cas des entrées d’air en traversée de mur
Pour un affaiblissement acoustique élevé, elles seront prioritairement placées en traversée de mur. Cette solution s’impose si la façade doit répondre à un affaiblissement acoustique facilement supérieur à 39 dB. Il conviendra de définir leur niveau de performance d’isolement acoustique par le calcul en tenant compte des autres composants de la façade.
Rappel : La traversée d'un élément de construction (mur…) s’effectue sans diminution de section ni changement de direction (dévoiement).
Dans le cas contraire, le module et l’isolement acoustique doivent être déterminés soit par un essai portant sur l’ensemble constitué par l’entrée d’air, les accessoires et les éléments de construction, soit, dans le cas d’éléments (fenêtres en PVC, fenêtres en aluminium à coupure thermique, etc.) validés par un PV d’essai ou faisant l’objet d’un Avis Technique.
Il est rappelé que, dans ce cas, la perte de charge supplémentaire induite par l’élément de construction peut diminuer les débits dans l’entrée d’air, ce qui nécessitera alors une augmentation du nombre d’entrées d’air à mettre en place, tout en respectant les exigences acoustiques.
Les entrées d’air étant prévues par ailleurs, on veillera à éviter les entrées d’air parasites, notamment autour de la porte palière et des coffres de volets roulants.
Protection contre les courants d’air gênants
Les entrées d’air doivent être disposées et aménagées de façon à éviter les courants d’air gênants.
Les entrées d’air sont, par exemple, disposées en partie haute du local, ou au-dessus d'un élément chauffant.
Présence d’obstacles
Les entrées d’air doivent être disposées de façon à ce qu’aucun élément de la construction, tels qu’orifices de passage d’air, volets pleins, doublesfenêtres, etc., ne puisse diminuer de façon sensible le débit les traversant.
Perméabilité
Les entrées d’air doivent être choisies et disposées de façon à éviter les pénétrations d’eau à l’intérieur du logement.
L'auvent extérieur doit être fixé de façon à assurer, sur sa périphérie, l'étanchéité à l'eau.
Une solution consiste à implanter l’entrée d’air en décrochement de façade d’au moins 15 cm, ou en sous-face du linteau.
