Installation de la ventilation naturelle ou hybride > Débouché en toiture

Regroupement de conduits

Le regroupement de plusieurs conduits sous un même extracteur ou ventilateur est réalisable. Pour la fumisterie, il faut respecter le DTU 24.1.



Composant terminal

Le composant terminal est sélectionné en fonction de ses caractéristiques Débit/Pression dont le point de fonctionnement est conforme à l'objectif de débit à extraire.

Lorsque des conduits de fumées sont régroupés, la section de l'extracteur doit répondre aux exigences du NF DTU 24.1.

Antenne

À l’instar d’un effet de masque, les diverses antennes et autres paraboles sont soumises au même éloignement des émergences que les obstacles.

Pour la maintenance, en raison des puissances importantes qu'elles utilisent, les consignes particulières de sécurité doivent être respectées avec les antennes d'émission de type réseaux (diffusion, réseaux radio privés, GSM…), ainsi que pour les phénomènes de courants électromagnétiques CEM.

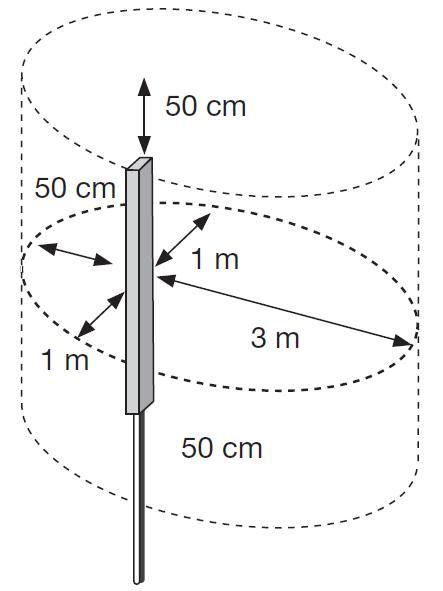

C’est pourquoi l’installation doit être faite en dehors de la zone de sécurité définie ci-dessous (en dehors de cette zone, il n'y a pas de risque particulier compte tenu de l'affaiblissement rapide de la puissance par la distance et du diagramme de rayonnement de l'antenne).

Pièces d’adaptation

Suivant la configuration des débouchés de conduits, il peut être nécessaire d'installer une pièce de forme aéraulique (passage d'une section circulaire à une section rectangulaire sans angle vif) qui permet de réduire la perte de charge de l'ensemble.
