Entrées d'air dans le Bâtiment > Mise en oeuvre

Compte tenu des caractéristiques du chantier (type de ventilation, de travaux) et après dimensionnement aéraulique et acoustique de l’entrée d’air, différents types de montage sont possibles.

L’entrée d’air de VMC peut être mise en oeuvre soit :

• en traversée de menuiserie (menuiserie PVC, bois ou aluminium, fenêtre de toit…),
• en traversée de haut de fenêtre,
• en traversée de mur,
• en traversée de coffre de volet roulant.

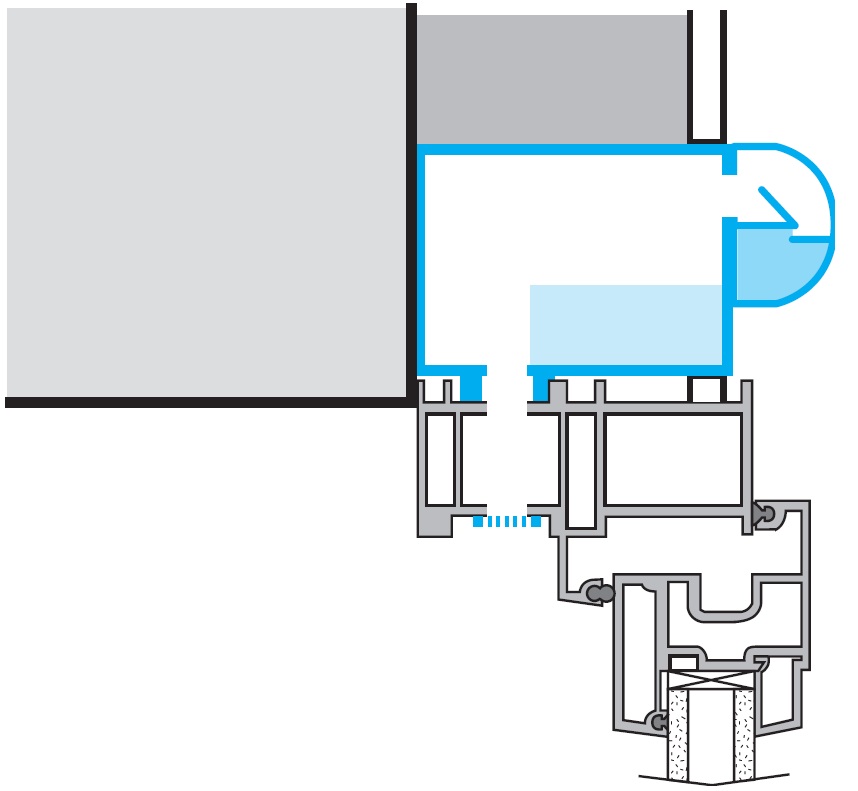

Montage menuiserie	Montage en haut de fenêtre

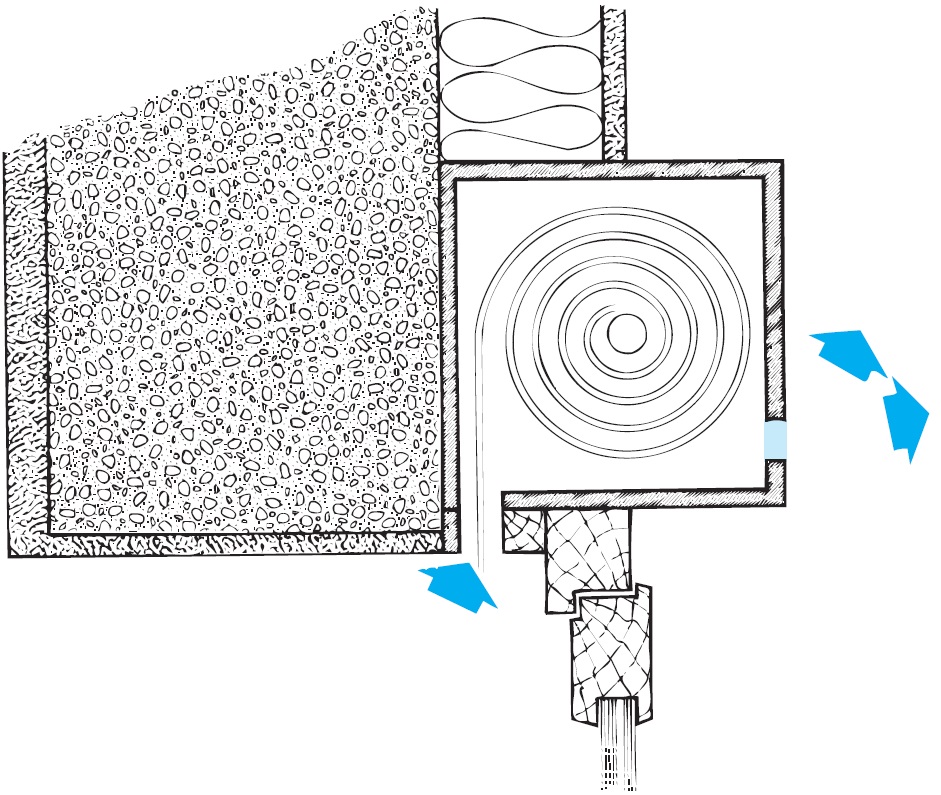

Montage en traversée de mur	Montage en coffre de volet roulant

Prescriptions de mises en oeuvre

=> Les entrées d’air doivent être montées uniquement dans les pièces principales : chambres, séjour, salon.

=> Elles doivent être positionnées, si possible, dans la partie haute des fenêtres ou sur la face verticale du coffre de volet roulant (meilleur balayage des pièces).

=> Le flux d’air entrant doit être orienté et dirigé vers le plafond : suppression de l’effet courant d’air.

=> La réservation existante doit être égale ou supérieure aux valeurs précisées dans le guide de sélection des entrées d’air : le débit des entrées d’air est garanti pour une réservation minimale déterminée.

=> Le nombre d’entrée d’air doit être conforme à l’étude thermique ou à défaut aux règles en vigueur à la date de construction du bâtiment.

=> Dans tous les cas, veiller à la cohérence du système : autoréglable, gaz, hygroréglable ou hygro gaz.

=> Les entrées d’air doivent être entretenues et vérifiées une fois par an au minimum.

Dimensions des fentes standards

Les fentes à réaliser pour le montage des entrées d’air sont homogénéisées. Sur les menuiseries bois ou les anciennes menuiseries PVC et aluminium lors de rénovation, on retrouve une fente de 250 x 15 mm. Ces fentes doivent être percées à l’usine de fabrication des menuiseries et non sur le chantier (cf. DTU 68.1 § 5.1.6).

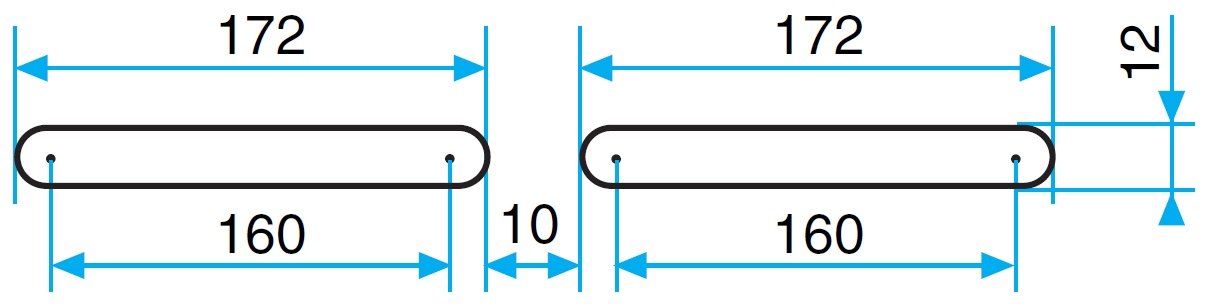

Sur les menuiseries PVC, Aluminium et Bois actuelles, la fente a été conventionnée avec l'UFPVC pour répondre aux nouvelles exigences mécaniques des profils. Elle est formée de 2 fentes de 172 x 12 mm séparées de 10 mm.
