Caissons et tourelles dans le Bâtiment > Mise en oeuvre

Montage

Le ventilateur peut être installé en comble ou en terrasse.
La sortie au refoulement doit être libre de toutes contraintes (absence de coude immédiat à 90°, réductions brusques, etc).
La sortie toiture doit donc être spécifique à la VMC
Le type de ventilateur doit être adapté aux caractéristiques électriques de l’installation (mono 230 V ou tri 400 V).
Le ventilateur doit être posé selon les préconisations de la norme NF P50.411 (DTU 68.2).

Le ventilateur doit être muni d’une alarme et d’un détecteur pressostatique pour alerter lors d’un arrêt ou défaut de fonctionnement (NF P50-411 - DTU 68.2). Cet organe de sécurité est OBLIGATOIRE en VMC GAZ par l’arrêté du 30.05.1989 relatif au DSC (Dispositif de Sécurité Collectif).
Pour satisfaire aux exigences de la réglementation incendie (31.01.1986 - Art. 60) :
- en VMC GAZ, le ventilateur doit être de catégorie C4 (400° C 1/2 h),
- en VMC non GAZ : soit le ventilateur est C4 (400° C 1/2 h), soit l’installation est équipée de cartouches PF 1 h maximum (11040372) derrière chaque bouche de chaque logement.
Le ventilateur doit être raccordé à une ligne spécifique, protégée selon le tableau ci-dessous “Calibre des lignes d’alimentation”.

Puissance (en kW)	Alimentation monophasée 230 V (cos φ = 1)			Alimentation triphasée 400 V (cos φ = 0.8)
	Section câble d’alimentation	Longueur câble max.	Calibre du disjoncteur	Section câble d’alimentation	Longueur câble max.	Calibre du disjoncteur
0,1	1,5 mm²	100 m	10 A
0,5	1,5 mm²	100 m	10 A
1	2,5 mm²	84 m	16 A
2	2,5 mm²	43 m	16 A	1,5 mm²	190 m	10 A
3	2,5 mm²	29 m	20 A	1,5 mm²	160 m	10 A
4	2,5 mm²	21 m	20 A	2,5 mm²	200 m	16 A
5	4 mm²	27 m	25 A	2,5 mm²	165 m	16 A
6	4 mm²	23 m	32 A	2,5 mm²	135 m	16 A

Dans tous les cas, veiller à l’accessibilité du ventilateur (panneau amovible sur une face uniquement) pour son entretien et sa maintenance.
Pour faciliter le nettoyage et la maintenance du ventilateur, le sous-ensemble complet est monté sur des rails coulissants (vis de maintien sur le dessus des rails).
Pour le démontage du roulement du ventilateur, utiliser un arrache roulement de diamètre 20 ou de diamètre 25 en complément d’un arrache moyeu adapté.
Le ventilateur doit être vérifié et entretenu au moins tous les ans pour une VMC gaz et au moins tous les trois ans pour une VMC non gaz.
La courroie de transmission doit être remplacée tous les ans en VMC Gaz. Vérifier la tension de la courroie (flèche maximum 1,5 cm) et l’alignement des poulies à cette occasion.
Le sens de rotation de la roue doit correspondre au sens de la flèche indiquée sur le côté de l’enveloppe. L’inversion du sens de rotation peut être due à un mauvais raccordement électrique.

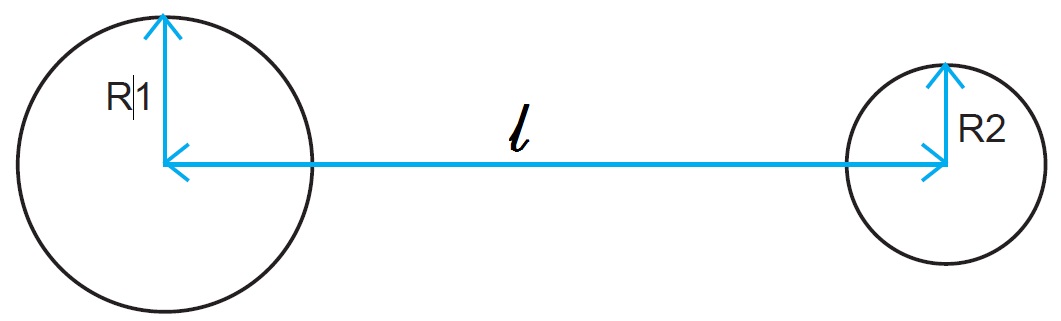

Pour calculer la longueur de courroie idéale, utiliser la formule suivante : L = π×R1 + 2×l + π×R2

R1 et R2 = rayon moyen d’enroulement sur poulie / l = longueur mesurée entre l’axe des poulies lorsque le moteur est positionnée à mi-course sur l’axe du tendeur.
