Evaluation de l'autonomie en éclairage - Calcul des consommation d'éclairage artificiel



Les abaques CIE (Comission Internationale de l'Eclairage) permettent de calculer l'autonomie en éclairage naturel en tout point dont la latitude varie entre 5° et 75° NORD. L'autonomie en éclairage est le pourcentage d'heure de la journée (entre 9h et 17h dans le cas de ces abaques) pendant lesquelles l'éclairage naturel suffit à lui seul pour apporter l'éclairement nécessaire au local considéré.



Détermination de l'autonomie d'éclairage naturel

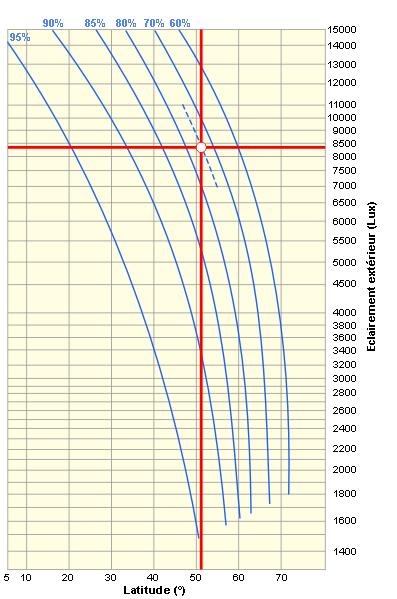

Exemple d'abaque CIE
Les courbes indiquent l'éclairement horizontal minimum à l'extérieur diponible durant un pourcentage donné de la période 9h00 - 17h00. Le rayonnement direct n'est pas pris en compte.


Par exemple, pour un bâtiment de bureau situé à Uccle (50.8° Nord), l'éclairement total doit valoir 500 lux. Supposons qu'on mesure un facteur de lumière du jour de 6% en un point. La valeur d'éclairement extérieur nécessaire pour atteindre 500 lux vaut 500/0.06 = 8333 lux. Si on trace une ligne horizontale à 8333 lux, celle-ci rencontre la ligne verticale correspondant à la latitude du point A. Ce point est situé sur une courbe qui correspond environ à 73%. Ceci signifie qu'un point d'un local ayant un facteur de lumière du jour de 6% disposera de 500 lux pendant 73% du temps de travail, en moyenne sur l'année.

Notons que cet abaque est relativement pessimiste puisqu'il ne tient compte que d'un ciel couvert. On peut dire qu'elle convient assez bien pour des ouvertures orientées au nord.

Il est difficiel de prévoir les consommations d'éclairage artificiel d'un local en fonction des disponibilités d'éclairage naturel. Les consommations dépendent bien entendu de la disponibilité d'éclairage naturel dans le local, mais aussi du système d'éclairage artificiel (tubes TL munis de ballast électronique ou magnétique, lampes halogènes, etc.) et du mode de gestion de l'éclairage artificiel (dimming en fonction de la lumière naturel, détection de présence, etc.).
